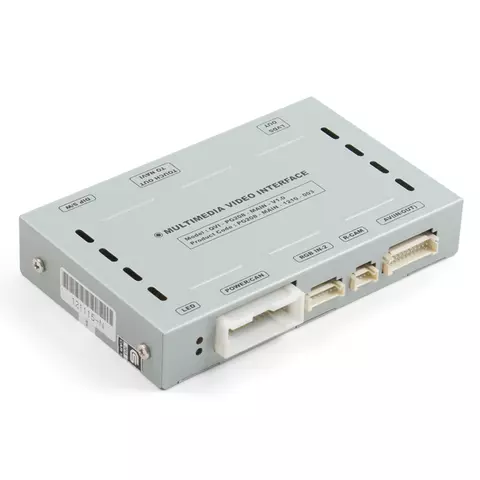

Відеоінтерфейс для Peugeot 208/ 2008/ 308 та Citroën C4
з менеджером
Автомобільний відеоінтерфейс дозволяє під'єднати додаткові відеопристрої, наприклад, навігаційний блок, камеру заднього виду, HD-плеєр, до штатного монітора з керуванням на сенсорному склі. Цей відеоінтерфейс також обладнаний додатковим входом RGB для виведення зображення з під'єднаного смартфона. Сумісний з Peugeot 208/2008/308 та Citroën C4.
Увага! Під'єднання до штатного сенсорного скла можливе лише у автомобілях Peugeot 208 та 2008. У інших автомобілях встановлений ємнісний тачскрін.
Найбільш поширені питання про відеоінтерфейси.
Технічні характеристики
Автомобільний відеоінтерфейс дозволяє під'єднати додаткові відеопристрої, наприклад, навігаційний блок, камеру заднього виду, HD-плеєр, до штатного монітора з керуванням на сенсорному склі. Цей відеоінтерфейс також обладнаний додатковим входом RGB для виведення зображення з під'єднаного смартфона. Сумісний з Peugeot 208/2008/308 та Citroën C4.
Увага! Під'єднання до штатного сенсорного скла можливе лише у автомобілях Peugeot 208 та 2008. У інших автомобілях встановлений ємнісний тачскрін.
Найбільш поширені питання про відеоінтерфейси.
Технічні характеристики
- Входи
- RGB-вхід для навігаційної системи
- RGB-вхід для адаптера для під'єднання смартфона
- CVBS-вхід для камери заднього виду
- A/V-вхід (NTSC&PAL) × 3
- Вхід для РКД
- Виходи
- CVBS-виходи (для під'єднання моніторів у підголівниках ) × 2
- Аудіовихід
- Вихід для під'єднання штатного монітора
- Живлення
- Вхідна напруга: 8 В DC ~ 18 В DC
- Максимальна споживана потужність: 3 Вт
- Перемикання входів
- Штатними кнопками
- Пультом дистанційного керування
- Виносною кнопкою
- На сенсорному екрані
- Вибіркове вимикання вхідних сигналів за допомогою DIP-перемикачів
- Активація зображення з камери заднього виду
- По CAN-шині або по тригерному проводі (вибір у сервісному меню)
Сумісність
| Марка | Модель | Модифікація | Роки випуску | Підтримка штатного тачскріна | Монітор | |
|---|---|---|---|---|---|---|
| З | До | |||||
| Peugeot | 208 | – | 2012 | – | Підтримується | Вбудований кольоровий 7″ монітор |
| GTi | ||||||
| RS | ||||||
| XY | ||||||
| 2008 | – | 2013 | – | |||
| 308 | – | 2013 | – | Не підтримується | ||
| Citroën | C4 | – | 2014 | – | ||
| Cactus | ||||||
| Picasso | ||||||
| Grand C4 Picasso | ||||||
Фото надано для ознайомлення. Зовнішній вигляд панелі керування та монітора може відрізнятись, залежно від моделі автомобіля.
Інструкції
- Завантажити інструкцію користувача відеоінтерфейса для Peugeot 208/2008
- Завантажити інструкцію по під'єднанню до CAN-шини
Комплектація
- Відеоінтерфейс
- Комутаційна плата
- Додаткова плата для сенсорного керування
- Пульт дистанційного керування з ІЧ-кабелем або OSD-клавіатура
- Набір кабелів:
- LVDS-кабель
- RGB-кабель
- A/V-кабель
- Кабель живлення
- Виносна кнопка перемикання режимів
- Кабель живлення для камери заднього виду
- Кабель для РКД
- Кабель Tоuch In
- Кабель Tоuch In/Out
- Шлейф
Ми не несемо відповідальності за пошкодження або некоректну роботу обладнання у випадку неправильного встановлення.
| Відеоінтерфейс підходить до таких моделей Автомобілів |
|
| Сенсорне управління підключеними пристроями |
|
| Адаптивні лінії паркування |
|
| Перемикання режимів штатними кнопками |
|
| Підтримка CAN-шини |
|
| Вхід для навігації |
|
| Вхід для під'єднання DVD/HD/TV |
|
| Вхід для камери заднього виду |
|
| Вбудована навігація |
|
