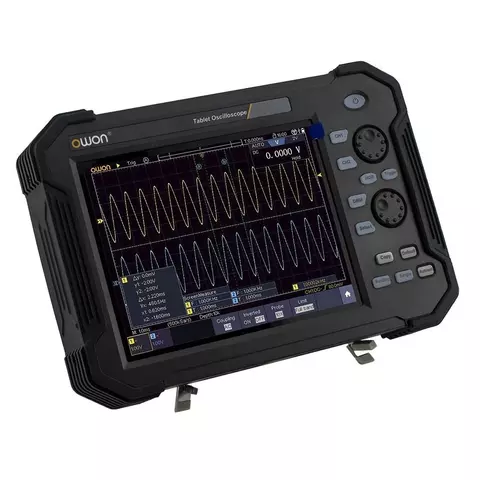

Цифровий осцилограф OWON TAO3102

Код: 901459
Цифровий осцилограф OWON TAO3102
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
26151.30 ₴

Все про товар

3.2 кг Гарантія: 12 місяців
Двоканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с, об'ємом пам'яті 40 Мб та кольоровим сенсорним 8-дюймовим РК-дисплеєм 800 × 600. Читати далі
26151.30 ₴
26151.30 ₴

Опис

OWON TAO3102 – це двоканальний цифровий осцилограф у вигляді планшета з пропускною здатністю 100 МГц, частотою дискретизації 1 Гвиб/с, об'ємом пам'яті 40 Мб, оснащений великим кольоровим сенсорним 8-дюймовим РК-дисплеєм з роздільною здатністю 800 × 600 пікселів. Осцилограф має вбудований частотомір та цифровий мультиметр з автоматичним вибором діапазону, що вимірює напругу, струм, опір, а також перевіряє діоди.

Особливості

  • Двоканальний осцилограф + мультиметр
  • Смуга пропускання: 100 МГц; частота дискретизації: 1 Гвиб/с
  • Зроблений на базі 8-бітного АЦП.
  • Довжина запису: 40 МБ, швидкість захоплення осцилограм: 45000 осц/с
  • Низький рівень фонового шуму.
  • 8-дюймовий мультисенсорний РК-дисплей з високою роздільною здатністю 800 × 600
  • Інтуїтивно зрозумілий інтерфейс
  • Підтримка SCPI і LabVIEW
  • Декодування: I2C, SPI, RS232 і CAN (опційно)
  • Інтерфейси: USB-host, USB-device, USB-порт для PictBridge, LAN

Технічні характеристики

Осцилограф
Смуга пропускання 100 МГц
Частота дискретизації 1 Гвиб/с
Вертикальна роздільна здатність (A/D) 8 біт
Довжина запису 40 МБ
Швидкість захоплення осцилограм 45000 осцилограм/с
Горизонтальна розгортка 1 нс/под – 1000 с/под, крок 1 - 2 - 5
Канали 2
Дисплей кольоровий 8-дюймовий РК, 800 × 600 пікселів, мультисенсорний
Вхідний імпеданс 1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ
Максимальна вхідна напруга 1 МОм ≤ 300 В середньокв.
Точність посилення постійного струму ±3%
Коефіцієнт розподілу 0.001X - 1000X, крок 1 - 2 - 5
Частота дискретизації / похибка часу реле ±2.5 ч./млн.
Режими входу DC, AC, GND
Вертикальна чутливість 1 мВ/под - 10 В/под (на вході)
Типи запуску Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 і CAN (опційно)
Декодування шини (опція) I2C, SPI, RS232, CAN
Режими запуску Авто, нормальний, одиничний
Автоматичні вимірювання Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математичні функції +, -, ×, ÷, FFT, FFTrms, інтегрування, диференціювання, корінь квадратний, фільтри (нижніх і високих частот, режекторний та смуговий)
Зберігання осцилограм 100 форм сигналів
Інтерфейси USB-host, USB-device, USB-порт для PictBridge, LAN
Частотомір є
Батарея 7,4 В, 8000 мАг, 5 годин роботи
Габарити 270 мм × 191 мм × 48 мм
Вага близько 1,7 кг
Вбудований мультиметр
Дисплей 4 ½  розрядів
Напруга мВ: 20,000 мВ - 200,00 мВ
DCV: 2,0000–1000,0 В
ACV: 2,0000–750,0 В
Струм ACD: 10,00 А
ACA: 10,00 А
Опір 200,00 Ом - 100,00 МОм
Тестування діодів є
Автоматичний вибір діапазону є

Посібник користувача

PDF  Завантажити посібник користувача для OWON TAO3102 (англ.)

Комплектація

  • Цифровий осцилограф OWON TAO3102 — 1 шт.
  • Щупи осцилографічні (1:1/1:10) — 2 шт.
  • Кабель живлення — 1 шт.
  • Струмовий модуль — 1 шт.
  • Щупи до мультиметра — 1 к-т
  • USB-кабель — 1 шт.
  • Штатив — 1 шт.
  • Адаптер BNC — 1 шт.
  • CD-диск — 1 шт.
  • Посібник користувача — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
Копіювання матеріалів з сайту carsolutions.com.ua дозволяється лише за умови зазначення авторства та розміщення зворотного текстового посилання на кожен скопійований контент.

Характеристики

Кількість каналів
  • двоканальний
Смуга пропускання
  • 100 МГц
Тип
  • портативний
  • сенсорний
Частота дискретизації
  • 1 Гвиб/с
Діагональ екрану
  • 8,0" TFT дисплей
Об'єм пам'яті
  • 40 МБ
