Цифровой осциллограф OWON TAO3102

Код: 901459
Цифровой осциллограф OWON TAO3102
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
26151.30 ₴
В корзину
Все о товаре
Оценить товар
3.2 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Двухканальный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб и цветным сенсорным 8-дюймовым ЖК-дисплеем 800 × 600. Читать далее
26151.30 ₴
В корзину
В избранное
26151.30 ₴
В корзину
Описание

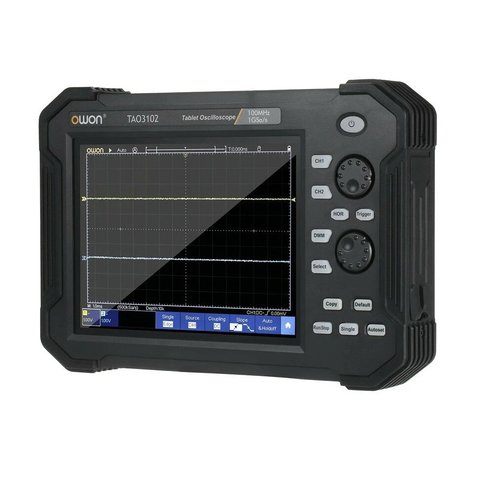

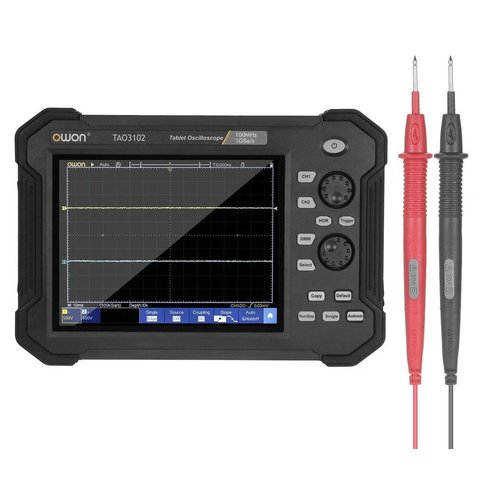

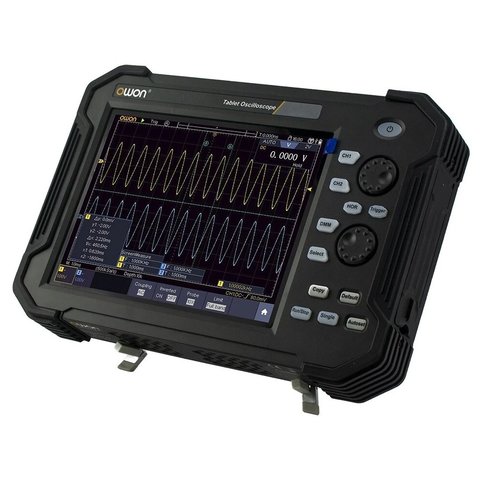

OWON TAO3102 – это двухканальный цифровой осциллограф в виде планшета с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб, оснащен большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800 × 600 пикселей. Осциллограф имеет встроенный частотомер и цифровой мультиметр с автоматическим выбором диапазона, измеряющий напряжение, ток, сопротивление, а также проверяющий диоды.

Особенности

  • Двухканальный осциллограф + мультиметр
  • Полоса пропускания: 100 МГц; частота дискретизации: 1 Гвыб/с
  • Выполнен на базе 8-битного АЦП.
  • Длина записи: 40 МБ, скорость захвата осциллограмм: 45000 осц/с
  • Низкий уровень фонового шума.
  • 8-дюймовый мультисенсорный ЖК-дисплей с высоким разрешением 800 × 600
  • Интуитивно понятный интерфейс
  • Поддержка SCPI и LabVIEW
  • Декодирование: I2C, SPI, RS232 и CAN (опционально)
  • Интерфейсы: USB-host, USB-device, USB-порт для PictBridge, LAN

Технические характеристики

Осциллограф
Полоса пропускания 100 МГц
Частота дискретизации 1 Гвыб/с
Вертикальное разрешение (A/D) 8 бит
Длина записи 40 МБ
Скорость захвата осциллограмм 45000 осциллограмм/с
Горизонтальная развертка 1 нс/дел – 1000 с/дел, шаг 1 - 2 - 5
Каналы 2
Дисплей цветной 8-дюймовый ЖК, 800 × 600 пикселей, мультисенсорный
Входной импеданс 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
Максимальное входное напряжение 1 МОм ≤ 300 В среднекв.
Точность усиления постоянного тока ±3%
Коэффициент деления 0.001X - 1000X, шаг 1 - 2 - 5
Частота дискретизации / погрешность времени реле ±2.5 ч./млн.
Режимы входа DC, AC, GND
Вертикальная чувствительность 1 мВ/дел - 10 В/дел (на входе)
Типы запуска Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально)
Декодирование шины (опция) I2C, SPI, RS232, CAN
Режимы запуска Авто, нормальный, единичный
Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математические функции +, -, ×, ÷, FFT, FFTrms, интегрирование, дифференцирование, корень квадратный, фильтры (нижних и высоких частот, режекторный и полосовой)
Хранение осциллограмм 100 форм сигналов
Интерфейсы USB-host, USB-device, USB-порт для PictBridge, LAN
Частотомер есть
Батарея 7,4 В, 8000 мАч, 5 часов работы
Габариты 270 мм × 191 мм × 48 мм
Вес около 1,7 кг
Встроенный мультиметр
Дисплей 4 ½  разрядов
Напряжение мВ: 20,000 мВ - 200,00 мВ
DCV: 2,0000–1000,0 В
ACV: 2,0000–750,0 В
Ток ACD: 10,00 А
ACA: 10,00 А
Сопротивление 200,00 Ом - 100,00 МОм
Тестирование диодов есть
Автоматический выбор диапазона есть

Руководство пользователя

PDF  Загрузить руководство пользователя для OWON TAO3102 (англ.)

Комплектация

  • Цифровой осциллограф OWON TAO3102 — 1 шт.
  • Щупы осциллографические (1:1/1:10) — 2 шт.
  • Кабель питания — 1 шт.
  • Токовый модуль — 1 шт.

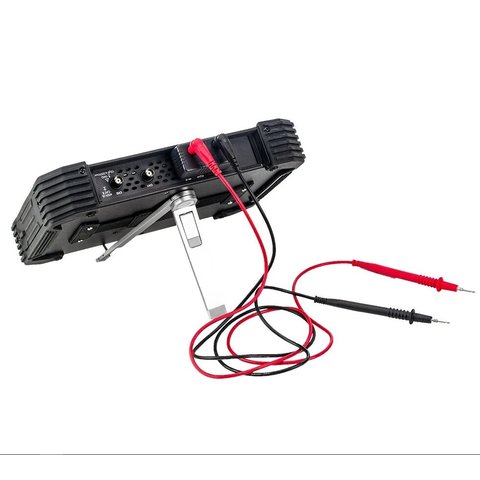

  • Щупы для мультиметра — 1 к-т
  • USB-кабель — 1 шт.

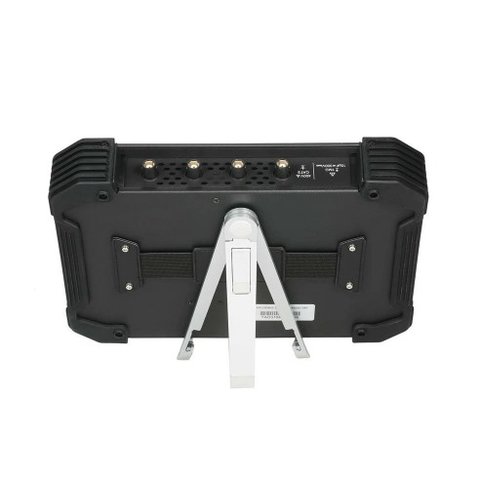

  • Штатив — 1 шт.
  • Адаптер BNC — 1 шт.
  • CD-диск — 1 шт.
  • Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
