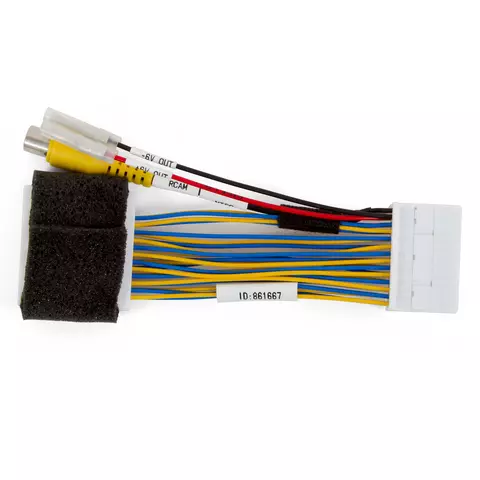

Кабель для під'єднання камери до монітора Mazda MZD Connect

- Львів
- Київ
Також вас можуть зацікавити
Кабель для під'єднання камери заднього виду в автомобілях Mazda зі штатною мультимедійною системою MZD Connect. За допомогою цього кабелю ви зможете встановити нештатну камеру методом Plug&Play без пошкодження штатної проводки.
Зображення з камери заднього виду буде автоматично виводитись на екран при увімкненні заднього ходу. Під'єднання здійснюється до 28-контактного гнізда (дивіться схему під'єднання). Воно жодним чином не вплине на роботу штатних пристроїв, які використовували це гніздо, вони надалі працюватимуть, як і до під'єднання кабелю.
Увага! Для того, щоб вхід для камери був активним, живлення додатково встановленої камери заднього виду має бути постійно під'єднаним до лінії АСС (перший поворот ключа). Залежно від типу встановленої камери, а саме, від робочої напруги, можна використовувати вихідну напругу монітора +6 В. Якщо ж камера вимагає для живлення понад +6 В, під'єднайте живлення камери до лінії АСС.
Найбільш поширені питання про кабелі для під'єднання відео та камер.
Кабель для під'єднання камери заднього виду в автомобілях Mazda зі штатною мультимедійною системою MZD Connect. За допомогою цього кабелю ви зможете встановити нештатну камеру методом Plug&Play без пошкодження штатної проводки.
Зображення з камери заднього виду буде автоматично виводитись на екран при увімкненні заднього ходу. Під'єднання здійснюється до 28-контактного гнізда (дивіться схему під'єднання). Воно жодним чином не вплине на роботу штатних пристроїв, які використовували це гніздо, вони надалі працюватимуть, як і до під'єднання кабелю.
Увага! Для того, щоб вхід для камери був активним, живлення додатково встановленої камери заднього виду має бути постійно під'єднаним до лінії АСС (перший поворот ключа). Залежно від типу встановленої камери, а саме, від робочої напруги, можна використовувати вихідну напругу монітора +6 В. Якщо ж камера вимагає для живлення понад +6 В, під'єднайте живлення камери до лінії АСС.
Найбільш поширені питання про кабелі для під'єднання відео та камер.
Кабель для під'єднання камери
Сумісність
Модель | Роки випуску | Головний пристрій | Додаткова умова сумісності |
|
---|---|---|---|---|
З | До | |||
Mazda 2 | 2014 | – |
MZD Connect без штатної системи навігації MZD Connect зі штатною системою навігації Аудіосистема BOSE або інших виробників |
Наявність штатного 7 " монитора |
Mazda 3 | 2014 | 2018 | ||
Mazda 3 Sedan | 2014 | |||
Mazda 6 | 2015 | – | ||
Mazda CX-3 | 2014 | |||
Mazda CX-4 | 2016 | |||
Mazda CX-5 | 2015 | |||
Mazda CX-7 | 2017 | |||
Mazda CX-9 | 2015 | |||
Mazda MX-5* | 2014 | |||
Mazda Miata* | 2016 |
Увага! Підтримуються лише камери у форматі NTSC.

Фото надано для ознайомлення. Зовнішній вигляд панелі керування та монітора може відрізнятись, залежно від моделі автомобіля.
