Система керування камерами RFCC GEN5 SD/HDD для Toyota GEN5/GEN6

Система керування камерами GEN5 SD/HDD дає змогу під'єднати камеру переднього виду і камеру заднього виду (якщо камеру заднього виду не було встановлено виробником) в автомобілях Toyota з мультифункціональним дисплеєм MFD GEN5 і GEN6 та керувати під'єднаними камерами за допомогою штатних кнопок на кермі. Система легко і швидко під'єднується за принципом Plug & Play без пошкодження штатної проводки. При цьому штатний функціонал не порушується і далі працюватиме, як і до під'єднання, а гарантія на автомобіль зберігається.

Система RFCC надає 2 режими керування камерами:

• Автоматичний режим: зображення з камери переднього виду буде автоматично відтворюватися на моніторі протягом 30 секунд після перемикання з передачі заднього ходу на передачу переднього ходу, або поки автомобіль не досягне швидкості понад 20 км/год.
• Ручний режим: зображення з камер переднього або заднього виду можна активувати в будь-який час за допомогою кнопок "MODE", "SEEK +", "SEEK-" на кермі.

Увага! Система не працює зі штатною системою парк-асист (допомога при паркуванні).

Ознайомтеся з детальнішим описом алгоритмів роботи пристрою в інструкції користувача.

Можливості

• Легке та швидке під'єднання за принципом Plug&Play без пошкодження штатної проводки
• Під'єднання камери заднього виду до штатного монітора
• Під'єднання камери переднього виду до штатного монітора
• Автоматичний і ручний режими керування камерами
• Керування камерами в ручному режимі за допомогою штатних кнопок на кермі
• Штатний функціонал і далі працюватиме, як і до під'єднання
• Гарантія на автомобіль зберігається

Відео

Увага! Підтримуються лише камери у форматі NTSC.

Увага! Додатково встановлювана камера заднього ходу (якщо штатну камеру заднього виду не було встановлено виробником) має отримувати живлення постійно від лінії АСС (перший поворот ключа), інакше вхід для цієї камери не буде активним. Залежно від типу встановлюваної камери, а саме напруги, від якої камера працює, можна буде використовувати вихідну напругу +6 В, яку видає монітор (дивіться схему під'єднання). Якщо камера вимагає для живлення понад +6 В, під'єднайте живлення камери до лінії АСС.

Увага! Щоб дотримуватися встановлених алгоритмів роботи, необхідно подавати живлення на камеру переднього ходу тільки від RFCC.

Сумісність

Інструкції

• Завантажити інструкцію користувача системи керування камерами RFCC

Комплектація

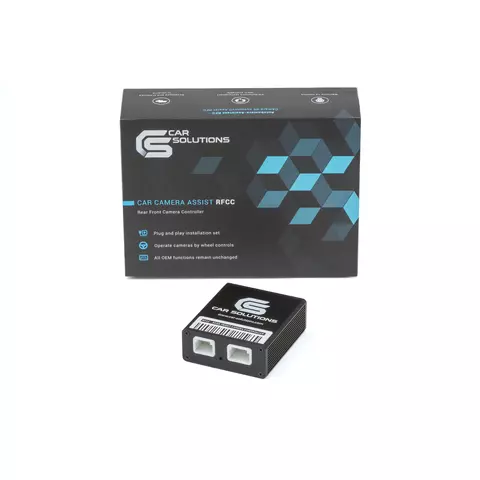

• Основний блок контролера
• Кабелі під'єднання
• Інструкція користувача
