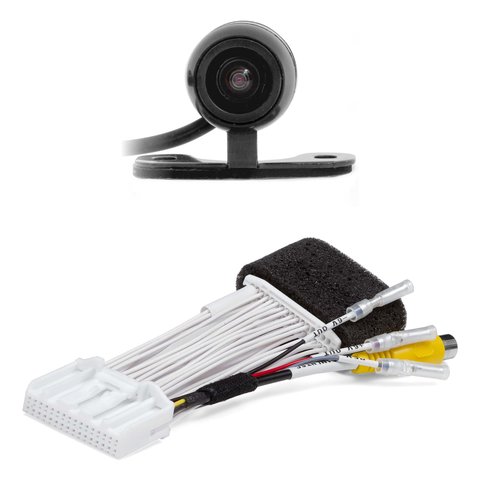

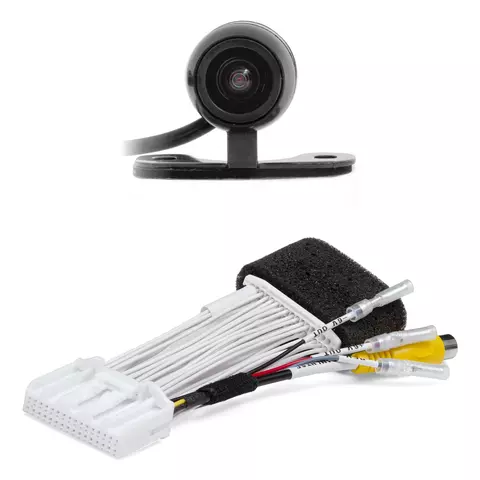

Задня камера для Nissan Altima Sentra Rogue Murano Frontier Titan у комплекті з кабелем 32 піни для під'єднання

У комплект входить камера заднього виду на 170°, кабелі для під'єднання (6 м) та кабель-конектор (32 піни) для інтеграції камери в систему вашого автомобіля. Підійде для автомобілів Nissan Altima Sentra Rogue Murano Frontier Titan 2011 2012 2013 2014 2015 2016 2017 2018 2019 р.в. зі штатною мультимедійною системою Nissan Audio без навігації.

Під'єднання здійснюється до 32-контактного гнізда (дивіться схему під'єднання нижче). Залежно від моделі магнітоли, це гніздо може знаходитись в іншому місці, ніж на схемі під'єднання. Після під'єднання штатні пристрої, які використовували це гніздо, не будуть пошкоджені та надалі працюватимуть, як і до під'єднання кабелю.

Якщо магнітолу встановили в авто не на заводі, в проводці, під'єднаної до магнітоли, може не бути сигналу активації заднього ходу. Для таких випадків у нашому кабелі передбачений сірий провід з написом REV. До цього проводу необхідно під'єднати +12 В, які з'являються при ввімкненні заднього ходу, наприклад, з ламп заднього ходу. Крім цього, в діагностичному меню магнітоли ви зможете перевірити під'єднання цього сигналу активації.

Для того, щоб вхід для камери був активним, живлення камери заднього виду має бути постійно під'єднаним до лінії АСС (перший поворот ключа). Залежно від типу встановленої камери, а саме, від робочої напруги, можна використовувати вихідну напругу монітора +6 В. Якщо ж камера вимагає для живлення понад +6 В, під'єднайте живлення камери до лінії АСС.

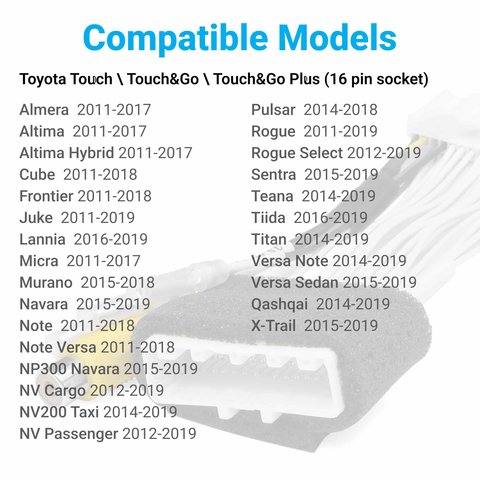

Сумісні моделі

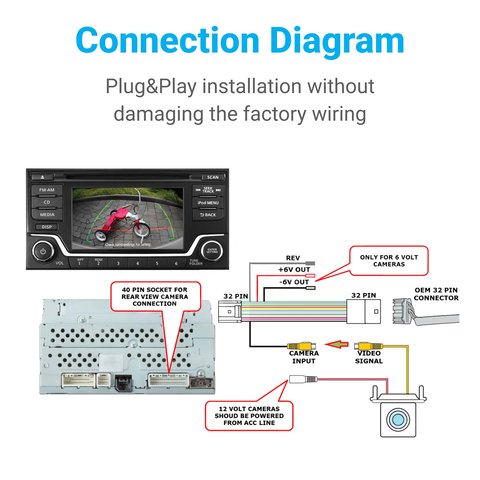

Схема встановлення

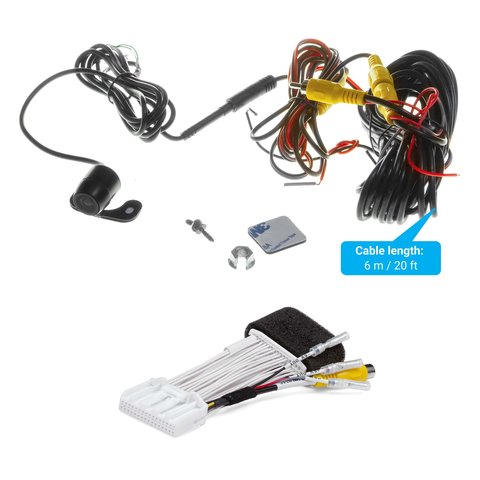

Комплектація

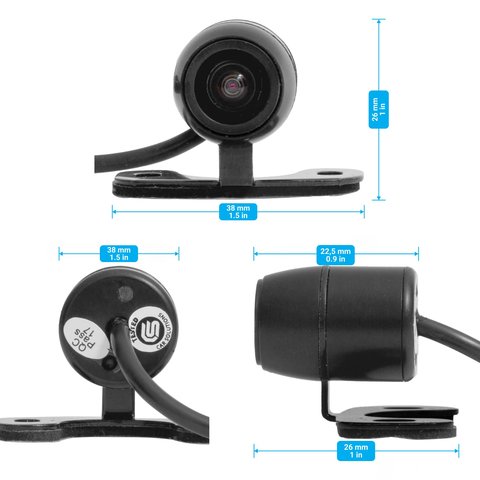

1. Камера заднього виду (720P) з конектором на 4 піни - 1 шт.
2. Кабель-конектор (32 піни) - 1 шт.
3. Кабелі для під'єднання (6 м)
