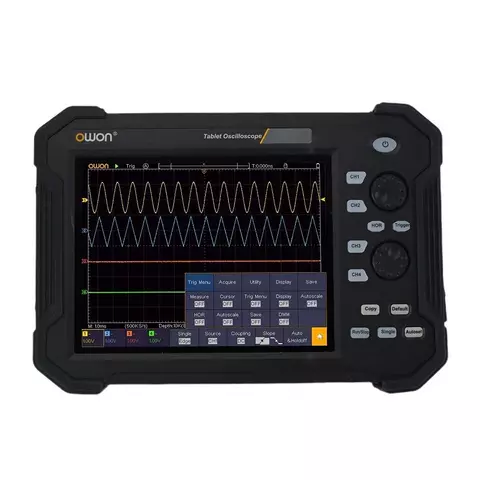

Цифровий осцилограф OWON TAO3104
Код: 901460
Все про товар
Бестселер
3.2 кг
Наявність на складі:
Гарантія: 12 місяців - Львів
Чотириканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с, об'ємом пам'яті 40 Мб та кольоровим сенсорним 8-дюймовим РК-дисплеєм 800 × 600. Читати далі
29404.20 ₴
Опис
OWON TAO3104 – це чотириканальний цифровий осцилограф у вигляді планшета з пропускною здатністю 100 МГц, частотою дискретизації 1 Гвиб/с, об'ємом пам'яті 40 Мб. Прилад оснащений вбудованим частотоміром і великим кольоровим сенсорним 8-дюймовим РК-дисплеєм з роздільною здатністю 800 × 600 пікселів.
Особливості
- Смуга пропускання: 100 МГц; частота дискретизації: 1 Гвиб/сек
- Зроблений на базі 8-бітного АЦП
- Довжина запису: 40 МБ, швидкість захоплення осцилограм: 45000 осцилограм/сек
- Низький рівень фонового шуму
- 8-дюймовий мультисенсорний РК-дисплей з високою роздільною здатністю 800 × 600
- Інтуїтивно зрозумілий інтерфейс
- Підтримка SCPI і LabVIEW
- Декодування: I2C, SPI, RS232 і CAN (опційно)
- Інтерфейси: USB-host, USB-device, USB-порт для PictBridge, LAN та WIFI (опція)
Технічні характеристики
Смуга пропускання | 100 МГц |
Частота дискретизації | 1 Гвиб/с |
Вертикальна роздільна здатність (A/D) | 8 біт |
Довжина запису | 40 МБ |
Швидкість захоплення осцилограм | 45000 осцилограм/с |
Горизонтальна розгортка | 1 нс/под – 1000 с/под, крок 1 - 2 - 5 |
Канали | 4 |
Дисплей | кольоровий 8-дюймовий РК, 800 × 600 пікселів, мультисенсорний |
Вхідний імпеданс | 1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ |
Максимальна вхідна напруга | 1 МОм ≤ 300 В середньокв. |
Точність посилення постійного струму | ±3% |
Коефіцієнт розподілу | 0.001X - 1000X, крок 1 - 2 - 5 |
Частота дискретизації / похибка часу реле | ±2.5 ч./млн. |
Режими входу | DC, AC, GND |
Вертикальна чутливість | 1 мВ/под - 10 В/под (на вході) |
Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 та CAN (опційно) |
Декодування шини (опція) | I2C, SPI, RS232, CAN |
Режими запуску | Авто, нормальний, одиничний |
Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
Математичні функції | +, -, ×, ÷, FFT, FFTrms, інтегрування, диференціювання, корінь квадратний, фільтри (нижніх і високих частот, режекторний та смуговий) |
Зберігання осцилограм | 100 форм сигналів |
Інтерфейси | USB-host, USB-device, USB-порт для PictBridge, LAN і WIFI (опція) |
Частотомір | є |
Батарея | 7,4 В, 8000 мАг, 5 годин роботи |
Габарити | 270 мм × 191 мм × 48 мм |
Вага | близько 1,7 кг |
Відео
Посібник користувача
Завантажити посібник користувача для OWON TAO3104 (англ.).
Специфікації
Завантажити специфікації для OWON TAO3104 (англ.).
Комплектація
- Цифровий осцилограф OWON TAO3104 — 1 шт.
- Щупи — 4 шт.
- Викрутка для налаштування — 1 шт.
- Кабель живлення — 1 шт.
- Перехідник — 1 шт.
- USB-кабель — 1 шт.
- Штатив — 1 шт.
- Адаптер BNC — 1 шт.
- CD-диск — 1 шт.
- Посібник користувача — 1 шт.
