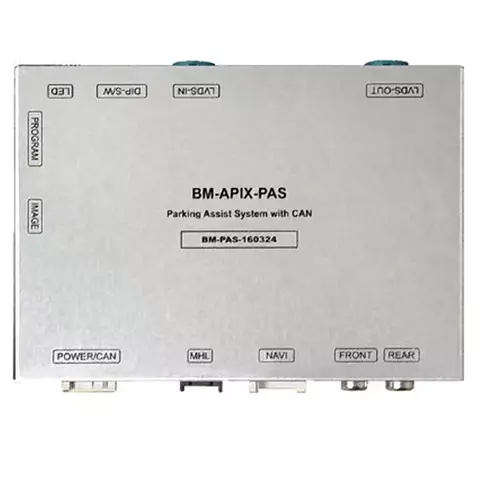

Адаптер для під'єднання камер у BMW і Mini з активними паркувальними лініями
про наявність
Цей автомобільний відеоінтерфейс призначений для під'єднання камери заднього виду до штатного монітора BMW і Mini. Ви також можете під'єднати навігаційний блок і камеру переднього виду або інший відеопристрій, наприклад, DVD-плеєр або Android-приставки. Пристрій просто і швидко під'єднується за принципом Plug&Play без ризику пошкодити штатну проводку або порушити гарантію на автомобіль.
Адаптер обладнаний функцією активних паркувальних ліній.
Принцип роботи
При увімкнення заднього ходу відбувається автоматичне перемикання на зображення з камери заднього виду. При перемиканні на передній хід (Drive) або при паркуванні (паркінг) відбувається автоматичне перемикання на зображення з камери переднього виду на встановлений час (час можна регулювати – від 0 до 25 секунд).
Основні можливості
- Вхід для під'єднання камери заднього виду
- Вбудована функція активних паркувальних ліній (PAS)
- Просте і швидке під'єднання без ризику порушити гарантію на автомобіль
- Автоматичне перемикання на зображення з камер при увімкненні заднього/переднього ходу
Технічні характеристики
- Входи:
- Аналоговий вхід RGB для навігаційної системи
- CVBS для камери заднього виду
- CVBS
- Виходи:
- LVDS-вихід
- Живлення:
- Напруга на вході: 8-24 В DC
- Максимальна споживана потужність: 12 Вт
- Перемикання режимів
- Вибір моделі за допомогою DIP-перемикачів
- Штатною кнопкою через CAN-шину
Сумісність
| Марка | Кузов | Роки випуску | Система | Розмір монітора |
|
|---|---|---|---|---|---|
| З | До | ||||
| BMW | F10 | 2012 | 2017 | NBT | 6.5" / 8.8" /10.2'' |
| F11 | 6.5" / 8.8" /10.2'' | ||||
| F15 | 10.2" | ||||
| F20 | 8.8" | ||||
| F30 | 6.5" / 8.8" | ||||
| X3 | 8.8" | ||||
| X4 | 2014 | 8.8" | |||
| Mini | F56 | 6.5" / 8.8" | |||
Увага! Мультимедійна система NBT EVO не підтримується!
Фото надано для ознайомлення. Зовнішній вигляд панелі керування та монітора може відрізнятись, залежно від моделі автомобіля.
Інструкції
Комплектація
- Основний блок адаптера для камер
- Набір кабелів:
- Кабель живлення
- AV-кабель
- LVDS-кабель
Ми не несемо відповідальності за пошкодження або некоректну роботу обладнання у випадку неправильного встановлення.
| Відеоінтерфейс підходить до таких моделей Автомобілів |
|
| Відеоінтерфейс підходить для Головних пристроїв |
|
| Сенсорне управління підключеними пристроями |
|
| Адаптивні лінії паркування |
|
| Перемикання режимів штатними кнопками |
|
| Підтримка CAN-шини |
|
| Вхід для навігації |
|
| Вхід для під'єднання DVD/HD/TV |
|
| Вхід для камери заднього виду |
|
| Вбудована навігація |
|
