Видеоинтерфейс для Porsche 2010– с головным устройством CDR-3.1

Автомобильный видеоинтерфейс разработан для моделей Porsche 2010 и дальнейших годов выпуска с головным устройством CDR-3.1. Он позволяет подключить видеоустройства, такие как DVD-плеер, ТВ-тюнер, камеру заднего вида и приставку для видеоигр, к встроенному монитору вашего автомобиля.

Внимание! Этот автомобильный видеоинтерфейс совместим только с мониторами CDR-3.1 без встроенной навигации на HDD.

Наиболее распространенные вопросы о видеоинтерфейсах.

Характеристики

Вход: видеоинтерфейс

• Аналоговый RGB-вход C sync (для навигационной системы) × 1
• CVBS-вход (для камеры заднего вида) × 1
• Видеовход (NTSC / PAL) × 3
• LCD-вход (вход от системы автомобиля) × 1

Выход

• Аудиовыход × 1
• LCD-выход × 1

Питание

• Напряжение на входе: 10 В – 16 В постоянного тока
• Максимальная потребляемая мощность: 12 Вт

Переключение режимов входа

• С помощью переключателя режимов
• С помощью штатных кнопок
• С помощью пульта дистанционного управления
• Выборочное отключение входных сигналов: возможность блокировки любого периферийного устройства при помощи DIP-переключателя

Размеры главного блока

• 127 мм × 90 мм × 25 мм

Совместимость

• Porsche Cayenne 2010 ∼
• Porsche Panamera 2010 ∼

Внимание! Этот автомобильный видеоинтерфейс совместим только с мониторами CDR-3.1 без встроенной навигации на HDD.

Головное устройство Porsche CDR-3.1

Инструкции

• Скачать инструкцию пользователя автомобильного видеоинтерфейса для Porsche CDR-3.1 (на английском языке)
• Скачать инструкцию пользователя автомобильного видеоинтерфейса для Porsche CDR-3.1 (на английском языке) (вер.3)

Комплектация

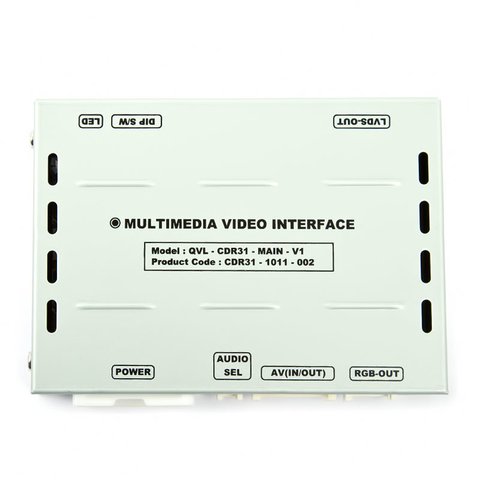

• Главный блок автомобильного видеоинтерфейса для Porsche CDR-3.1
• Набор кабелей

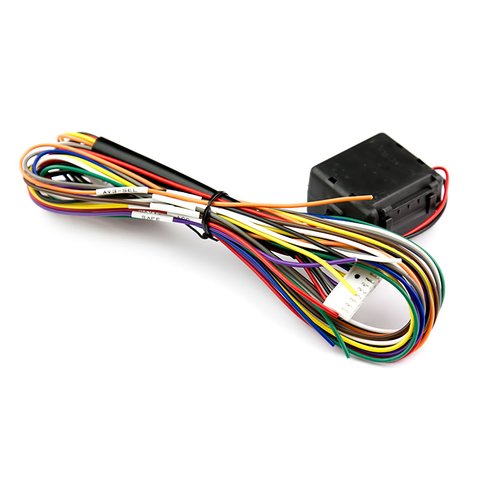

  • кабель питания
  • RGB-кабель
  • AV-кабель
  • Шлейф
  • LVDS-кабель
  • Кабель выбора аудиоисточника
  • Тач-кабель
• Плата для подключения к головному устройству
• Кнопка переключения режимов
• Удлинительная плата
• Пульт дистанционного управления с ИК-кабелем или OSD-клавиатура
