Автомобильный видеоинтерфейс разработан для Mercedes-Benz Е-класса (W211), но также подходит к ряду других моделей Mercedes-Benz. Автомобильный видеоинтерфейс позволяет подключить внешние видеоустройства, такие как DVD-плеер, ТВ-тюнер, камера заднего вида и др. к встроенному монитору автомобиля.
Внимание!Видеоинтерфейс не совместим с мониторами, оборудованными LCD-экраном от Sharp.

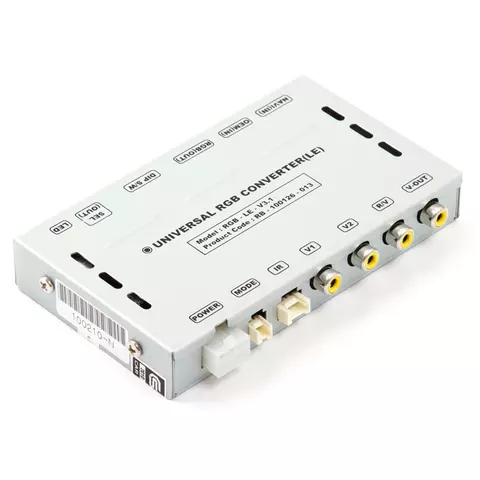

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Технические характеристики
- Вход: мультистандартный интерфейс
- Вход CVBS (для внешнего видеоустройства) x 2
- Вход CVBS (для камеры заднего вида) x 1
- Аналоговый вход RGB (выход монитора штатного компьютера) x 1
- Аналоговый вход RGB (для навигационной системы) x 1 (опционально)
- Выход
- CVBS-выход (видеовыход для установки монитора в подголовнике) x 1
- RGB-выход (для ЖКД) x 1
- Выбор выходного аудиосигнала 3 в 1
- Питание
- Напряжение на входе: 8 В ~ 24 В постоянного тока
- Максимальная потребляемая мощность: 5 Вт
- Переключение режимов входа
- Выборочное отключение входных сигналов: возможность блокировки любого периферийного устройства при помощи DIP -переключателя.
- Включение периферийного устройства при помощи пульта дистанционного управления или переключателя входных сигналов
- Режим камеры заднего вида: камера заднего вида включается, только когда автомобиль сдает назад (невозможно переключиться на режим камеры заднего вида при помощи переключателя или пульта ДУ)
- Размеры главного блока : 129 мм х 75 мм х 21 мм
Автомобильный видеоинтерфейс для Mercedes-Benz W211
Совместимость
Класс |
Тип кузова |
Годы выпуска |
От |
До |
E |
W211 |
2003 |
2008 |
CLS |
W219 |
2006 |
2008 |
SLK |
R171 |
2005 |
2008 |
ML |
W164 EURO Ver. |
2006 |
2008 |
CLK |
W209 |
2005 |
2008 |
GL |
X164 |
2007 |
2008 |
C |
W203 |
2005 |
2008 |
B |
|
2003 |
2008 |
Внимание!Видеоинтерфейс не совместим с мониторами, оборудованными LCD-экраном от Sharp.
Автомобильный видеоинтерфейс для Mercedes-Benz W211
Инструкции
Автомобильный видеоинтерфейс для Mercedes-Benz W211
Комплектация
- Главный блок автомобильного видеоинтерфейса
- Пульт дистанционного управления
- Дополнительная плата
- Набор кабелей:
- RGB(Out)
- Кабель питания с защитным фильтром
- RGB OEM
- Кабель с ИК портом для пульта ДУ
- Кабель с кнопкой переключения режимов/устройств
- Кабель передачи аудиосигнала
- RGB Navi
Если у Вас возникли вопросы по этому продукту, или Вы хотите поделиться опытом его использования, зайдите
на наш форум.
*Комплектация и внешний вид продукта могут отличаться от представленных на сайте и зависят от версии приобретенного видеоинтерфейса. Перед покупкой уточните у менеджера.
Внимание! Устанавливать видеоинтерфейс должны только квалифицированные специалисты, поскольку при неправильной установке есть риск повреждения или выхода из строя электроники автомобиля.
Мы не несем ответственности за повреждение или некорректную работу оборудования в случае неправильной установки.
