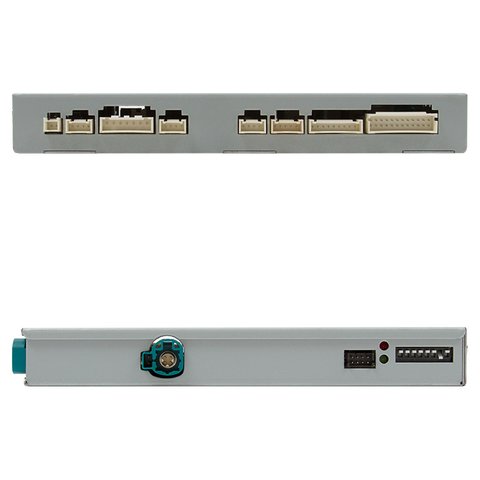

Автомобильный видеоинтерфейс для BMW 1, 3, 5, 7 2011 и последующих годов выпуска, оборудованных системой CIC-HIGH (NBT). Автомобильный видеоинтерфейс позволяет вам подключить дополнительные видеоустройства, такие как внешний навигационный блок, камеру заднего вида, DVD-плеер, ТВ-тюнер к штатному монитору вашего авто.
Наиболее распространенные вопросы о видеоинтерфейсах.
Дополнительные функции
- Управление функциями подключенной навигации и видеоустройств с помощью контроллера iDrive
- Адаптивные парковочные линии (PAS)
- Автоматическое выведение изображения с подключенной камеры заднего вида при включении заднего хода
- Поддержка функции PIP (картинка в картинке)
Технические характеристики
- Входы:
- Аудио/видеовход (для внешних видеоустройств) × 3
- CVBS-вход (для камеры заднего вида) × 1
- Аналоговый RGB-вход (для навигационной системы) × 1
- Вход для штатного монитора × 1
- Выходы:
- Выход для штатного монитора × 1
- Питание
- Напряжение на входе: 8 В DC ~ 18 В DC
- Максимальная потребляемая мощность: 5 Вт
- Переключение режимов входа
- Выборочное отключение входных сигналов: возможность блокировки любого периферийного устройства при помощи DIP-переключателей
- При помощи пульта
дистанционного управления / выносной кнопки
- Размеры видеоинтерфейса: 150 мм × 99 мм × 23 мм
Совместимость
| Марка |
Серия |
Кузов |
Диагональ
дисплея |
Годы выпуска |
Система |
| С |
По |
| BMW |
1 Series |
F20 |
6,5″ |
2012 |
2017 |
CIC- HIGH(NBT)
(6-контактный LVDS-коннектор)
Entry
EntryNAV
(6-контактный LVDS-коннектор) |
| 8,8″ |
| 10,2″ |
| 3 Series |
F30 / F31 |
8,8″ |
| 10,2″ |
| 5 Series |
F10 / F11 |
6,5″ |
2012 |
| 8,8″ |
| 10,2″ |
| 5 Series GT |
F07 |
6,5″ |
| 8,8″ |
| 10,2″ |
| 6 Series |
F12 / F13 |
6,5″ |
| 8,8″ |
| 10,2″ |
| 6 Series GC |
|
6,5″ |
| 8,8″ |
| 10,2″ |
| 7 Series |
F01 / F02 |
6,5″ |
| 8,8″ |
| 10,2″ |
| X3 |
F25 |
6,5″ |
| 8,8″ |
| 10,2″ |
| i8 |
|
8,8″ |
2015 |
– |
| X5 |
F15 |
8,8″ |
2013 |
– |
| X6 |
F16 |
8,8″ |
2014 |
– |
| Mini |
Cooper |
F56 |
– |
2014 |
– |
Внимание! Мультимедийная система NBT EVO не поддерживается.
Инструкции
Комплектация
- Автомобильный видеоинтерфейс
- Пульт дистанционного управления с ИК-кабелем или OSD-клавиатура
- Выносная кнопка переключения режимов
- Набор кабелей
- Кабель питания с защитным фильтром
- A/V кабель
- Кабель для подключения к монитору
- RGB-кабель
- Кабель питания для камеры заднего вида
- Кабель Touch in
- Кабель Touch out
Если у Вас возникли вопросы по этому продукту, или Вы хотите поделиться опытом его использования, зайдите
на наш форум.
*Комплектация и внешний вид продукта могут отличаться от представленных на сайте и зависят от версии приобретенного видеоинтерфейса. Перед покупкой уточните у менеджера.
Внимание! Устанавливать видеоинтерфейс должны только квалифицированные специалисты, поскольку при неправильной установке есть риск повреждения или выхода из строя электроники автомобиля.
Мы не несем ответственности за повреждение или некорректную работу оборудования в случае неправильной установки.
