Видеоинтерфейс для автомобилей Audi, оборудованных мультимедийной системой MMI 2G с поддержкой внешнего сенсорного стекла*. Этот видеоинтерфейсный адаптер позволяет подключать
внешние видеоустройства, такие как DVD-плеер, ТВ-тюнер, камеру заднего вида и др. к штатному
монитору автомобиля. Оригинальный кабель Audi
позволяет избежать повреждения проводки авто.
* Внимание! Сенсорное стекло не входит в комплект.
Наиболее распространенные вопросы о видеоинтерфейсах.
Возможности
- Управление DVD, DVB-T и навигационным модулем с помощью внешней сенсорной панели или при помощи экранных кнопок (опционально)
- Управление DVD, DVB-T, навигацией с помощью штатных кнопок MMI
- Установка по типу Plug & Play (прилагается кабель LVDS)
Технические характеристики
- Вход: мультистандартный интерфейс
- Analog R, G, B, C sync × 1
- CVBS (сигнал от камеры заднего вида) вход × 1
- A/V (NTSC & PAL) вход × 2
- Входной сигнал от ЖКД (из системы автомобиля) × 1
- Выход
- CVBS выход (видеовыход для установки монитора в подголовнике сиденья)× 2
- Аудиовыход × 1
- Выходной сигнал к ЖКД (отображение на дисплее) × 1
- Питание
- Максимальная потребляемая мощность: 12 Вт
- Напряжение на входе: 8 В ~ 24 В постоянного тока
- Переключение аудио/видеоисточников
- При помощи DIP-переключателя
- При помощи пульта
дистанционного управления
- При помощи переключателя
входных сигналов
- Сенсорное переключение режимов (источников аудио-видеосигнала)
- Размеры главного блока
Совместимость
Модель Audi |
Годы выпуска |
С |
По |
A4 |
- |
2009 |
A5 |
A6 |
2004 |
2009 |
A8 |
Allroad |
Q5 |
- |
2009 |
Q7 |
S4 |
S5 |
S6 |
2004 |
2009 |
S8 |
Инструкции
Комплектация
- Главный блок автомобильного видеоинтерфейса
- Пульт дистанционного управления с ИК-кабелем или OSD-клавиатура

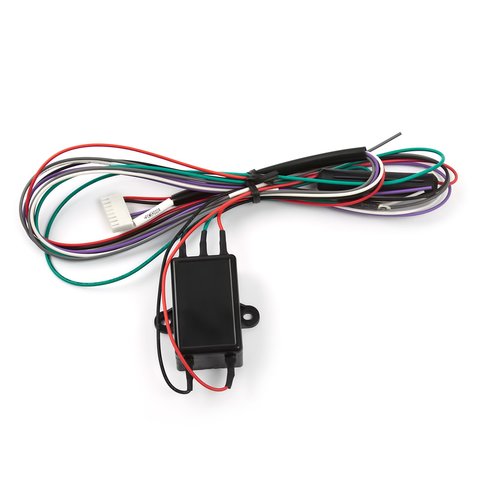

- Кабель питания с защитным фильтром
- Кнопка переключения режимов/устройств
- Кабели
- RGB-IN кабель 3-в-1 (включены кабели DVR-IR и NAVI-IN)
- A/V IN/OUT кабель
- IR OUT кабель
- Кабель LCD OUT для подключения к бортовому монитору
- Кабель TOUCH (NAVI)
- Оригинальный кабель для Audi
- NAVI touch кабель
- Touch out кабель
- By-pass кабель
Если у Вас возникли вопросы по этому продукту, или Вы хотите поделиться опытом его использования, зайдите
на наш форум.
*Комплектация и внешний вид продукта могут отличаться от представленных на сайте и зависят от версии приобретенного видеоинтерфейса. Перед покупкой уточните у менеджера.
Внимание! Устанавливать видеоинтерфейс должны только квалифицированные специалисты, поскольку при неправильной установке есть риск повреждения или выхода из строя электроники автомобиля.
Мы не несем ответственности за повреждение или некорректную работу оборудования в случае неправильной установки.
