Камера заднего вида и кабель подключения для штатных мониторов Mazda c 2014 г.в.
о наличии
Комплект включает в себя камеру заднего вида и кабель для подключения камер к штатным головным устройствам автомобилей Mazda с 2014 г.в.

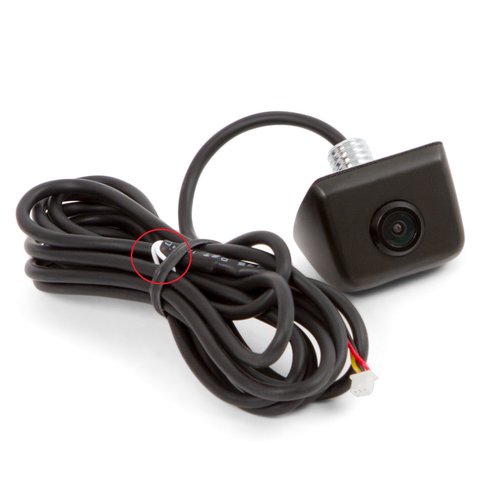

Камера. Универсальная камера заднего вида CCD в водонепроницаемом корпусе с сенсором 1/4" Sony Super HAD II.
Кабель для подключения камеры заднего вида. С помощью этого кабеля вы сможете установить нештатную камеру по принципу Plug&Play без повреждения штатной проводки. Изображение с камеры заднего вида будет автоматически выводиться на экран при включении заднего хода. Подключение производится к 28-х контактному гнезду (смотрите схему подключения). После подключения штатные устройства, которые использовали данное гнездо, не будут затронуты и продолжат работу, как и до подключения кабеля.
Камера и кабель для Mazda
Совместимость
| Модель | Годы выпуска | Головное устройство | Дополнительное условие совместимости | |
|---|---|---|---|---|
| С | По | |||
| Mazda 2 | 2014 | – |
MZD Connect без штатной системы навигации MZD Connect со штатной системой навигации Аудиосистема BOSE или других производителей |
Наличие штатного 7 " монитора |
| Mazda 3 | 2014 | 2018 | ||
| Mazda 3 Sedan | 2014 | |||
| Mazda 6 | 2015 | – | ||
| Mazda CX-3 | 2014 | |||
| Mazda CX-5 | 2015 | |||
| Mazda CX-9 | 2015 | |||
| Mazda MX-5* | 2014 | |||
| Mazda Miata* | 2016 | |||
*Камеру, скорее всего, понадобится подключить к линии ACC, поскольку головное устройство не выводит необходимых +6 В.
Камера и кабель для Mazda
Технические характеристики камеры
| Сенсор | 1/4″ Sony Super HAD II Colour CCD |
| Система цветности | NTSC |
| Количество эффективных пикселей | 510 × 492 |
| Разрешение | 380 ТВЛ |
| Угол обзора | 160° (Д) / 121° (Г) / 88° (В) |
| Линза | F=1.67 |
| Видеовыход | 1.0 Vp-p, 75 Ом |
| Потребление тока | 60 мА max (при 12 DC) |
| Соотношение "сигнал/шум" | > 42 дБ |
| Минимальное освещение | 0.01 люкс |
| Корпус | Водонепроницаемый (класс IP67 и IP68 |
| Рабочее напряжение | 12 В (от 6 В до 18 В) |
| Рабочая температура | от -20°C до +60°C |
| Вес | 75 г |
| Размеры | 29 × 34 × 19 мм |
Фото представлено в ознакомительных целях. Внешний вид панели управления и монитора может незначительно отличаться, в зависимости от модели автомобиля.
Камера и кабель для Mazda
Комплект поставки
Камера и кабель для Mazda
Инструкции
| Комплект для подключения камеры подходит к следующим моделям Автомобилей |
|
| Комплект для подключения камеры подходит для Головных устройств |
|
