Навигационная система для Toyota Touch & Go на базе CS9200
с менеджером
Навигационная система на базе блока CS9200 предназначена для расширения навигационных возможностей автомобилей Toyota с мониторами Touch & Go и Touch & Go Plus! Вы подключаете навигационный блок к монитору и получаете полноценную навигацию на нужном вам языке, с поддержкой карт нужного региона и сенсорным управлением. Подключение осуществляется по принципу Plug&Play без повреждения штатной проводки.
*Внимание! Основное условие совместимости с монитором – наличие кнопки MAP/Nav.
Навигационный блок CS9200 работает с программным обеспечением Navitel, IGo8 и другими программами, работающими под WIN CE 6.0. В случае выхода новой версии ПО, его легко можно обновить, перезаписав на SD-карту.
Навигационная система CS9200 поставляется вместе с GPS-картой Навител Навигатор Содружество.
Узнайте разницу между навигационными блоками CS9100/CS9200/CS9900/KD-900/Andromeda.
Навигационная система для Toyota
Дополнительные возможности
Возможность расширения функций навигационного блока
- Подключение к сети Интернет
Для подключения CS9200 к Интернету рекомендуем дополнительно приобрести 3G USB модем (этот или этот), который специально подготовлен для работы с навигационным блоком. - Подключение 2 USB-устройств, потребляющих более 500 мА без использования USB-бустера.
- Подключение дополнительных устройств:
- Антирадар
- USB-гироскоп
- TMC-антенна для приема дорожной информации
- USB адаптер для доступа к сети Wi-Fi (например, подключение к телефону)
- 3G-модем 1 / 3G-модем 2
- Bluetooth-модуль для телефонии в режиме свободных рук
Навигационная система для Toyota
Совместимость
Мониторы Toyota Touch & Go / Touch & Go +
 |
 |
 |
 |
| Модель Toyota | Годы выпуска | Монитор | |
|---|---|---|---|
| С | По | ||
| Auris | 2010 | 2014 | Touch & Go Touch & Go Plus |
| Auris Hybrid | 2010 | 2014 | |
| Avensis | 2011 | 2014 | |
| Camry | 2011 | 2014 | |
| Camry Hybrid | 2012 | 2014 | |
| Corolla | 2011 | 2013 | |
| GT86 | 2012 | 2014 | |
| Highlander | 2012 | 2014 | |
| Highlander Hybrid | 2012 | 2014 | |
| Hilux | 2011 | 2014 | |
| Matrix | 2011 | 2014 | |
| Prius | 2011 | 2014 | |
| Prius C | 2012 | 2014 | |
| Prius MPV+ | 2012 | 2014 | |
| Prius Plug-in Hybrid | 2012 | 2014 | |
| RAV4 | 2010 | 2014 | |
| Tacoma | 2012 | 2014 | |
| Venza | 2013 | 2014 | |
| Verso | 2009 | 2014 | |
| Verso S | 2010 | 2014 | |
| Yaris | 2011 | 2014 | |
| Yaris Hybrid | 2012 | 2014 | |
Навигационная система для Toyota
Технические характеристики
| Система: | Процессор | ARM11 Samsung S3C6410 800 МГц |
| ОС | WIN CE 6.0 | |
| Язык/локализация | англ./англ. (рус) | |
| Память | ПЗУ | 128 МБ |
| ОЗУ | DDR 128 МБ | |
| Карты памяти | MMC, miniSD, SD, SDHC до 32 ГБ (в зависимости от производителя) |
|
| Видеовыходы | RGB поддерживаемые разрешения: |
320×240, 400×234, 480×234, 480×272, 640×240, 640×480, 800×480 |
| RCA | NTSC 3,58 мГц | |
| Аудиовыходы | RCA | стерео |
| TS 3,5 мм | разъем для динамика 0,25 Вт | |
| Данные | USB (2 шт.) | тип А (для внешних устройств 5В/1А) |
| Управление | Штатное сенсорное стекло | через адаптер (идет в комплекте) |
| GPS | Чипсет | MTK MT3329T |
| Каналы | 66 | |
| Частота | L1 1575,42 МГц | |
| Чувствительность | -165 дБ | |
| Обновление | 1 с | |
| Протокол | GPGGA (1 раз/1 с), GPGSA (1 раз/5 с), GPGSV (1 раз /5 с), GPRMC (1 раз /1 с), GPVTG (1 раз/1 с), (дополнительно GLL или MTK NMEA Command) |
|
| Горячий/теплый/холодный старт | 1 с / 28 с /30 с | |
| Антенна | SMA, активная | |
| Питание | 10-30 В постоянного тока | Возможность подключения к постоянному питанию и активацией режима сна при выключении зажигания |
| Параметры | Размеры главного блока (с креплением) | 135 мм × 127 мм × 26 мм |
Навигационная система для Toyota
Инструкции
Информация по установке навигационного ПО
- Путь по умолчанию для установки навигационного ПО: Navi\Navi.exe
- Настройки для навигационного ПО:
- COM-порт GPS-приемника: COM1
- Скорость GPS-приемника: 9600
- Разрешение видеовыхода: 480×234
Навигационная система для Toyota
Комплект поставки

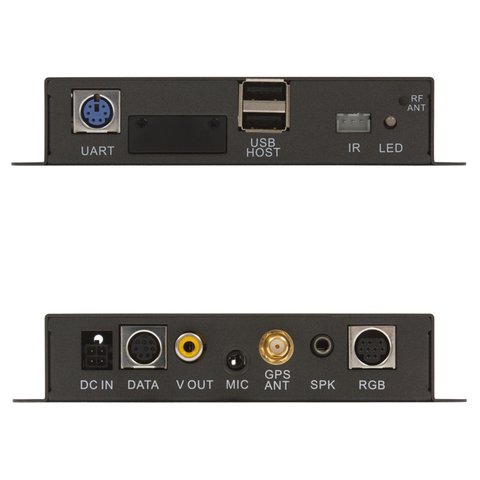

- Навигационный блок CS9200

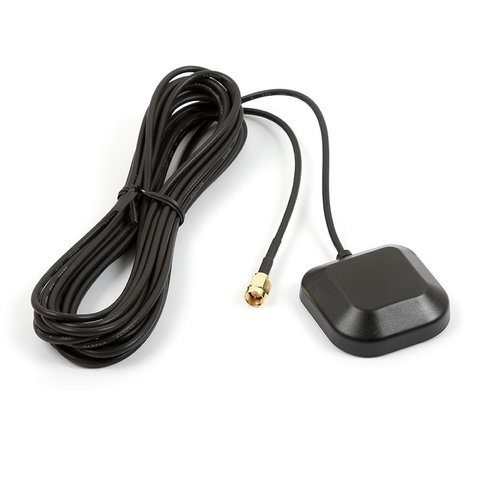

- GPS-антенна

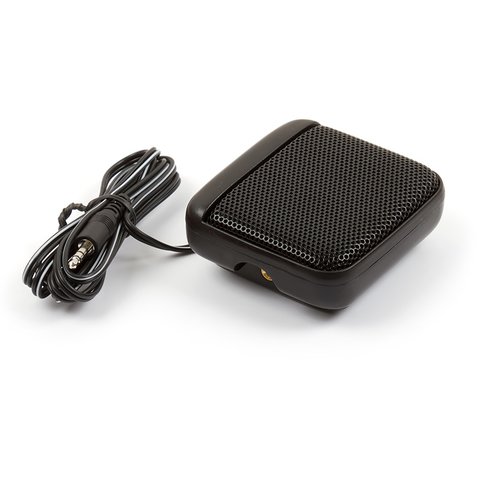

- Внешний динамик

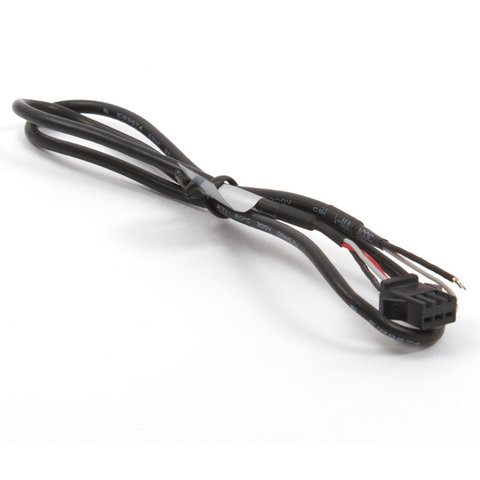

- Кабель питания 2,5м

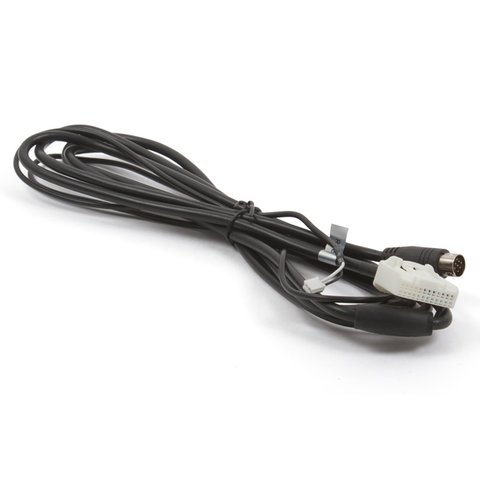

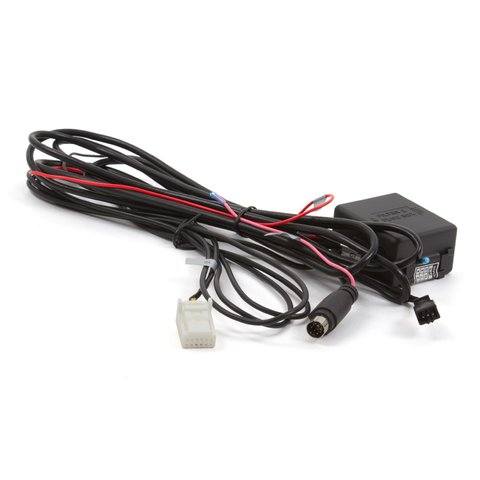

- Кабели подключения с адаптером
- Карта памяти 4 ГБ
- Навигационная карта Навител Навигатор Содружество
Внимание! Установка навигационного блока и навигационного ПО должна производиться квалифицированным специалистом. В противном случае мы не несем ответственности за повреждение или некорректную работу оборудования.
