Навигационная система для Toyota / Lexus на платформе CS9100

Навигационная система для Toyota / Lexus на платформе CS9100 оснащена RGB-видеовыходом для подключения к штатной системе навигации или дополнительному монитору. Навигационная система на платформе CS9100 предназначена для установки в автомобили Toyota / Lexus, оборудованные штатным цветным (в том числе сенсорным) монитором и навигацией. Навигационный блок подключается через интерфейсный адаптер вместо штатной навигации. В итоге получаем полную эмуляцию штатной навигации, но уже на нужном языке и с поддержкой карт нужного региона.*
Навигационная система для Toyota / Lexus на платформе CS9100 поддерживает сенсорное управление, а для автомобилей без сенсорной панели на штатном мониторе предусмотрен пульт ДУ с сенсорной панелью управления навигационной системой. Преимуществом устройства является возможность подключения к любому дополнительному монитору с композитным входом.

Навигационная система для Toyota / Lexus на платформе CS9100 работает с программным обеспечением Navitel, IGO 2006, IGo8, Garmin и др. В случае выхода новой версии ПО, его легко можно обновить, поскольку навигационный блок устанавливается на штатное место с легким доступом к SD-карте.

Навигационная система CS9100 поставляется вместе с GPS-картой Навител Навигатор Содружество.

Внимание! Для установки навигационной системы CS9100 на автомобили Toyota / Lexus после 2006 года выпуска дополнительно потребуется GVIF-интерфейс для Lexus.
* В результате отключения штатной навигационной системы в автомобилях Toyota / Lexus на панели штатного компьютера перестанет отображаться календарь и связанные с ним напоминания по техобслуживанию автомобиля.

Узнайте разницу между навигационными блоками CS9100/CS9200/CS9900/KD-900/Andromeda.

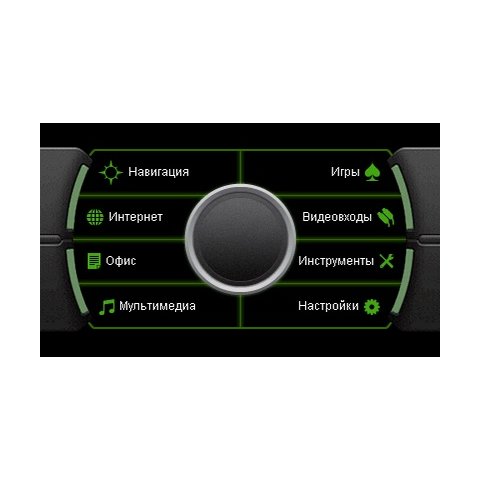

Навигационный блок CS9100 в работе

Навигационная система для Toyota / Lexus на платформе CS9100
Дополнительные возможности

Подключение к автомобильным ресиверам

При помощи дополнительных кабелей: C-NET, PA-AVI, PA-RGB1, PA-RGB2, JVC-TC1, PI-RGB1, AP-RGB1, KEN-RGB1, Audiovox, Elead, Fujitsu Ten можно выводить изображение с навигационного блока CS9100 на мультимедийные ресиверы (Clarion, Panasonic, Pioneer, Alpine, Kenwood, Audiovox, Elead или Fujitsu Ten со встроенным дисплеем) и управлять навигацией с помощью сенсорного экрана.

Подключение к сети Интернет (Опционально)

Для подключения навигационной системы для Toyota / Lexus к Интернету рекомендуем дополнительно приобрести 3G USB GPS-модем Huawei , который специально подготовлен для работы с навигационным блоком CS9100.

Навигационная система для Toyota / Lexus на платформе CS9100
Совместимость

Поддерживаемые модели Lexus

Поддерживаемые модели Toyota

Навигационная система для Toyota / Lexus на платформе CS9100
Технические характеристики

• Процессор: ARM9 Samsung 2240 400 МГц
• ОС\Язык\Локализация: WIN CE 5.0\англ.\рус.(англ.)
• Память: Nand 64 МБ, SDRAM 64 МБ
• Поддкржка карт памяти: MMC, miniSD, SD, SDHD до 16 ГБ (SDHC в зависимости от производителя)
• Видеовыход:
  • RGB 480 x 234 (в зависимости от прошивки)
  • 1 x RCA NTSC 3,58 МГц
• Аудиовыход:
  • 1 x RCA стерео 0,25 Вт
  • 1 x разъем TS 3,5 мм (для динамика)
• USB Host: 1 x тип A (для внешних устройств)
• USB Device: 1 x мини-USB (деактивированный)
• Управление:
  • 1 x Радиопульт с сенсорной панелью
  • Сенсорное стекло (посредством USB-контроллера или кабеля для мультимедийных ресиверов) *1
  • Штатные органы управления авто (адаптер для Toyota, Lexus) *2
• GPS:
  • MTK MT3329T
  • Каналы: 66
  • Частота: L1 1575.42 МГц
  • Чувствительность -165 дБ
  • Обновление: 1 с
  • Протокол: NMEA0183 V3.01: GPGGA (1 раз/1 сек), GPGSA (1 раз/5 с), GPGSV (1 раз /5 сек), GPRMC (1 раз /1 сек), GPVTG (1 раз/1 с), (дополнительно GLL или MTK NMEA Command)
  • Горячий\Теплый\Холодный старт: < 1\28\30 с
  • Антенна: SMA активная (длина кабеля 5 м)
• Питание: 10~30 В постоянного тока
• Размеры главного блока: 160 мм x 110 мм x 26 мм
• Вес: 1,130 кг

*1 USB-контроллер и кабели для мультимедийных ресиверов не включены в комплект.
*2 Адаптер для Toyota, Lexus продается только в комплекте с навигационным блоком CS9100.

Навигационная система для Toyota / Lexus на платформе CS9100
Инструкции

• Скачать руководство по подключению блока CS9100 в автомобилях Toyota / Lexus до 2005 года выпуска (вер. 4.1)
• Скачать руководство по подключению блока CS9100 в автомобилях Toyota / Lexus после 2005 года выпуска (вер. 4.1)
• Скачать руководство по подключению блока CS9100 в автомобилях Lexus LX570/LS460/LS600h L при помощи адаптера NAV2NAV (вер. 4.1)
• Скачать инструкцию по подключению GPS-антенны

Навигационная система для Toyota / Lexus на платформе CS9100 *
Комплект поставки

• Навигационный блок CS9100
• Пульт ДУ
• GPS-антенна
• Внешний динамик
• SD карта памяти на 4 ГБ
• Комплект кабелей
• Интерфейсный адаптер для Toyota / Lexus
• Навигационная карта Навител Навигатор Содружество

* Блок Check-Engine в комплект не входит.

Внимание! Установка навигационного блока и навигационного ПО должна производиться квалифицированным специалистом. В противном случае мы не несем ответственности за повреждение или некорректную работу оборудования.
