Конвертер MHL в AV (CVBS)
с менеджером
Конвертер преобразовывает цифровой HDMI сигнал в аналоговый композитный видеосигнал CVBS и линейный стереосигнал. Таким образом, с помощью этого устройства вы можете подключить смартфон или планшет (с разъемом micro USB 5 pin) с MHL-интерфейсом к любому монитору с аналоговым AV (CVBS) входом. Адаптер обеспечивает полное дублирование изображения с дисплея устройства на подключаемый монитор.
Композитный видеосигнал можно формировать в разных системах цветности PAL/NTSC при помощи соответствующего переключателя. В комплект поставки включен преобразователь напряжения DC-DC 12 В в 5В/2А для подключения к сети питания автомобиля.
При отсутствии аналогового входа в автомобильном мониторе, вам понадобится видеоинтерфейс.
Устройство можно использовать не только в автомобиле, но и в домашних условиях, например, для подключения смартфона или планшета к телевизору с аналоговым входом или любому другому приемнику аналогового видеосигнала.
Адаптер MHL-AV
Возможности
- Подключение телефона, планшета и других цифровых устройств с MHL-интерфейсом к AV-входу
- Функция полного дублирования изображения
- Зарядка устройства во время подключения
Адаптер MHL-AV
Схема подключения
Адаптер MHL-AV
Технические характеристики
| Коннекторы | MHL (micro USB 5 pin) - вход |
| AV - выход | |
| micro USB - питание | |
| Разрешение входного видео | 480p (60 Гц), 576p (50 Гц), 720p (50 Гц/60 Гц), 1080i (50 Гц/60 Гц), 1080p (50 Гц/60 Гц) |
| Разрешение выходного видео | 480i/576i |
| Система цветности | PAL |
| NTSC | |
| Длина кабеля MHL | 80 см |
| Длина кабеля AV | 115 см |
Адаптер MHL-AV
Комплектация
- Модуль адаптера

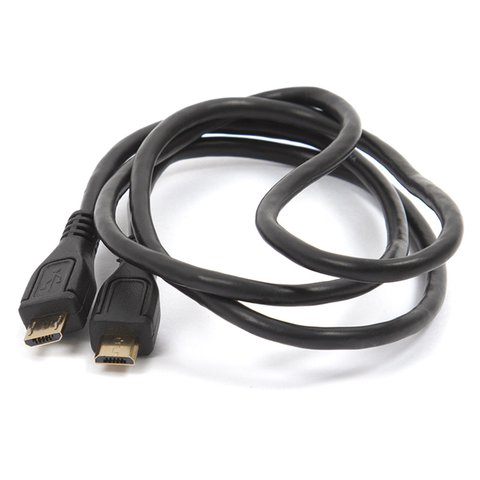

- Кабель MHL (5 pin)

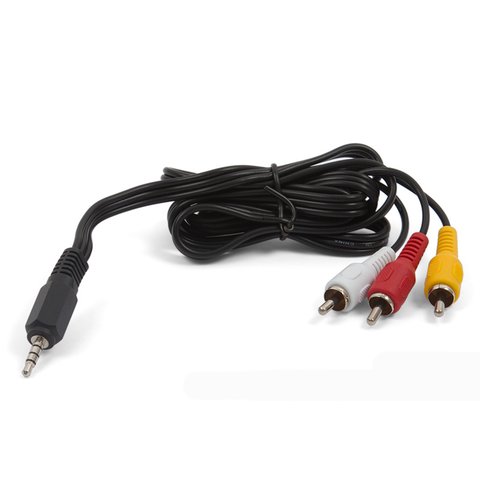

- Кабель 3 RCA AV

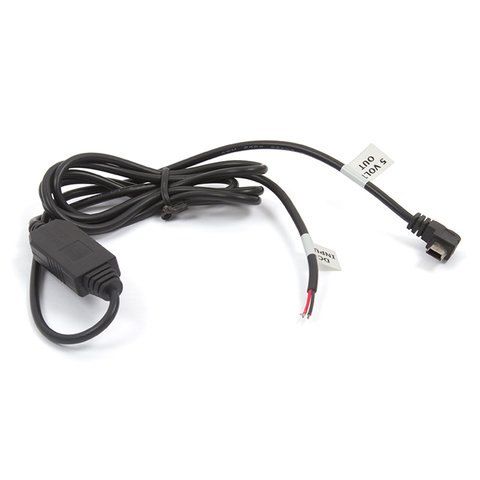

- Автомобильный адаптер питания
- Кабель mini USB to micro USB
