Задняя камера для Mazda 2, Mazda 3, Mazda 6, CX-5, CX-9, CX-3 в комплекте с кабелем 4 пина для подключения
Все о товаре
Описание

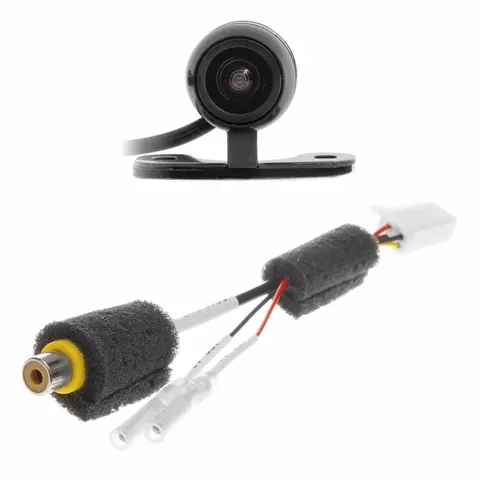

В комплект входит камера заднего вида на 170°, кабели для подключения (6 м) и кабель-коннектор (4 пина) для интеграции камеры в систему вашего автомобиля. Подойдет для автомобилей Mazda 2, Mazda 3, Mazda 6, CX-5, CX-9, CX-3 2006 2007 2008 2009 2010 2011 2012 2013 2014 г.в.

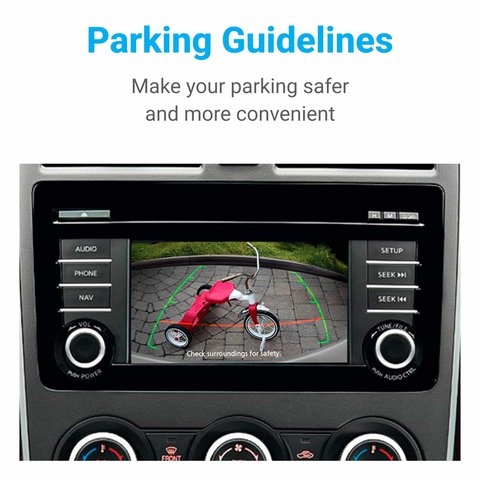

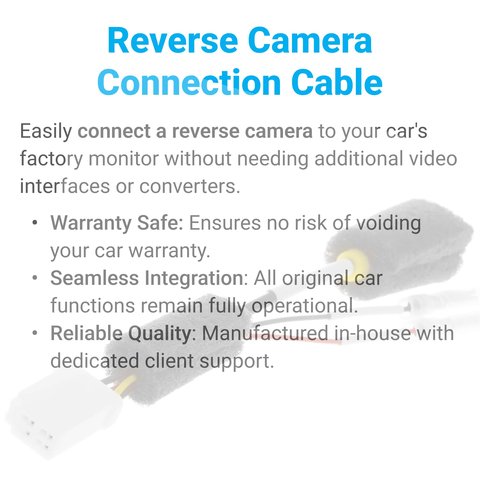

Изображение с камеры заднего вида будет автоматически выводиться на экран при включении заднего хода. Подключение производится к 4-контактному гнезду (смотрите схему подключения). В зависимости от модели магнитолы, это гнездо может находится в другом месте, чем на схеме подключения. После подключения штатные устройства, которые использовали гнездо, не будут затронуты и продолжат работу, как и до подключения кабеля.
В некоторых случаях, в проводке, подключенной к магнитоле, может отсутствовать сигнал активации заднего хода. Для таких случаев в нашем кабеле предусмотрен серый провод с надписью REV. Этот провод необходимо установить, как указано в инструкции, и подключить к нему +12 В, которые появляются при включении заднего хода, например, с плафонов заднего хода. Кроме того, в диагностическом меню магнитолы вы сможете проверить подключение этого сигнала активации.
Камера заднего вида должна быть запитана постоянно от линии АСС (первый поворот ключа), иначе вход для камеры не будет активен. В зависимости от типа устанавливаемой камеры, а именно напряжения, от которого камера работает, можно будет использовать выходное напряжения +6 В, которое выдает монитор. Если камера требует для питания больше +6 В, подключите питание камеры к линии АСС.

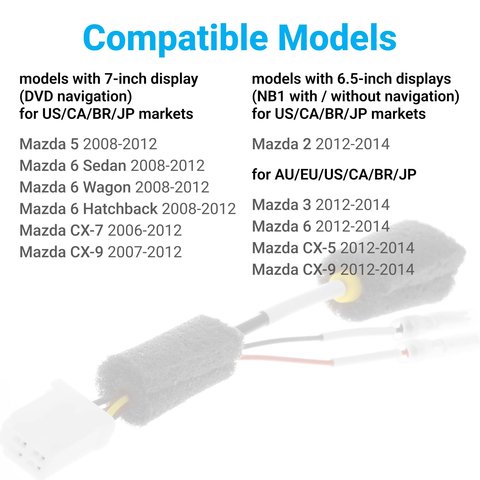

Совместимые модели
Свяжитесь с нами перед тем, как оформлять заказ, чтобы убедиться, что наше решение точно подойдет для системы вашего автомобиля.
| Модель | Годы выпуска | Головное устройство | Размер монитора | Рынок | |
|---|---|---|---|---|---|
| С | По | ||||
| 5 | 2008 | 2012 | Головное устройство с DVD-навигацией | 7" | US/CA/BR/JP |
| 6 Sedan | |||||
| 6 Wagon | |||||
| 6 Hatchback | |||||
| CX-7 | 2006 | ||||
| CX-9 | 2007 | ||||
| Модель | Годы выпуска | Головное устройство | Размер монитора | Рынок | |
|---|---|---|---|---|---|
| С | По | ||||
| 2 | 2012 | 2014 | NB1 с или без навигации | 6.5" | US/CA/BR/JP |
| 3 | AU/EU/US/CA/BR/JP | ||||
| 6 | |||||
| CX-5 | |||||
| CX-9 | |||||

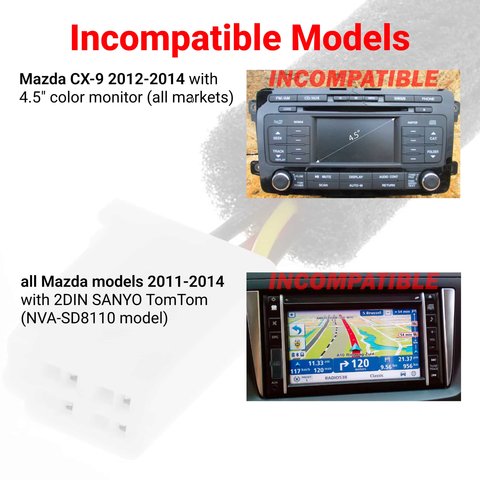

Несовместимые модели
| Модель | Годы выпуска | Головное устройство | Рынок | |
|---|---|---|---|---|
| С | По | |||
| CX-9 | 2012 | 2014 | Головное устройство с цветным монитором (диагональ 4.5") |
Автомобили всех рынков |
| Все модели Mazda | 2011 | 2DIN SANYO TomTom (модель NVA-SD8110) |
||

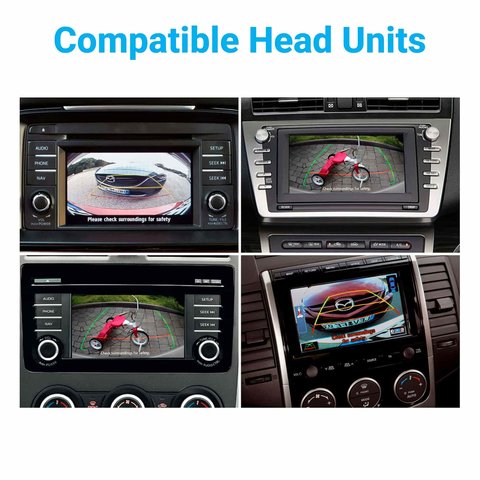

Совместимые ГУ
Несовместимые ГУ
Фото представлено в ознакомительных целях. Внешний вид панели управления и монитора может незначительно отличаться, в зависимости от модели автомобиля.

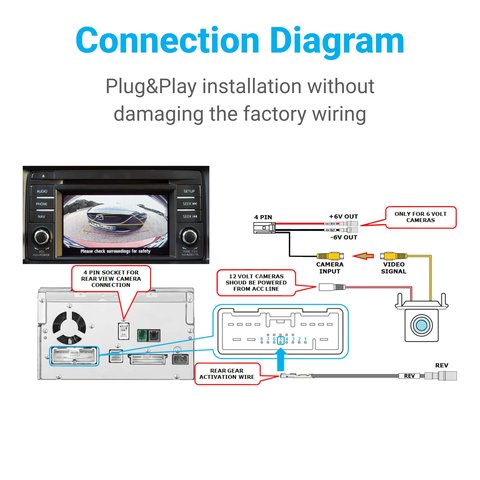

Схема установки

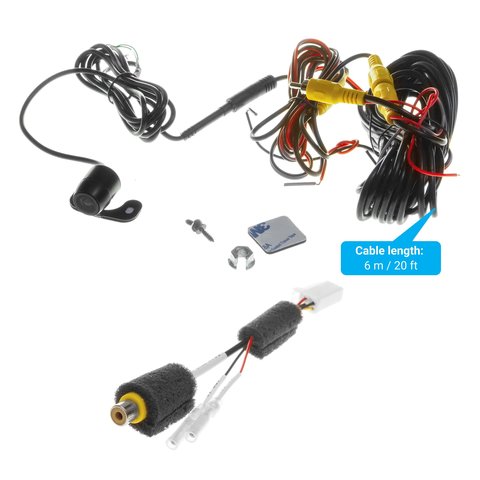

Комплектация

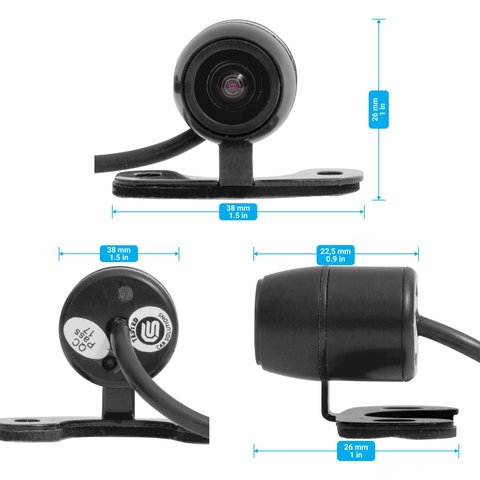

- Камера заднего вида (720P) с коннектором на 4 пина - 1 шт.
- Кабель-коннектор (4 пина) - 1 шт.
- Кабели для подключения (6 м)
Характеристики
| Комплект для подключения камеры подходит для Головных устройств |
|
