Цифровой осциллограф OWON HDS272

Код: 901469
Цифровой осциллограф OWON HDS272
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
8702.82 ₴
Сообщить
о наличии
Все о товаре
Оценить товар
2.4 кг Гарантия: 12 месяцев
Портативный двухканальный осциллограф-мультиметр с полосой пропускания 70 МГц, частотой дискретизации 250 МВыб/с, объемом памяти 8 кБ и 3,5" ЖК-дисплеем. Читать далее
8702.82 ₴
Сообщить
о наличии
В избранное
8702.82 ₴
Сообщить
о наличии
Описание

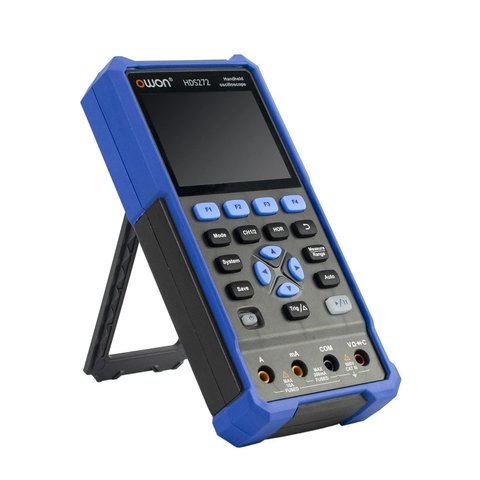

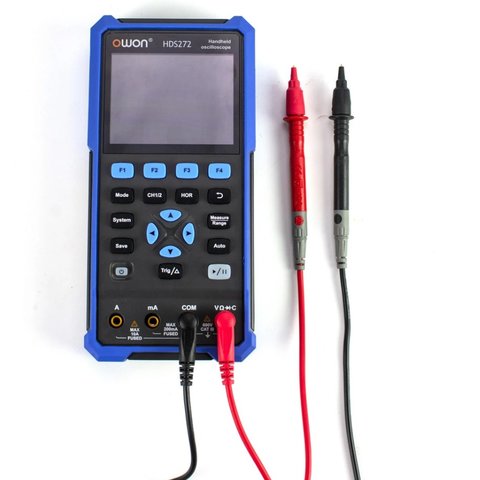

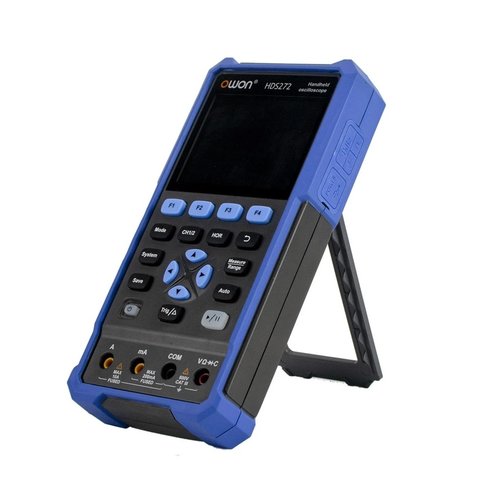

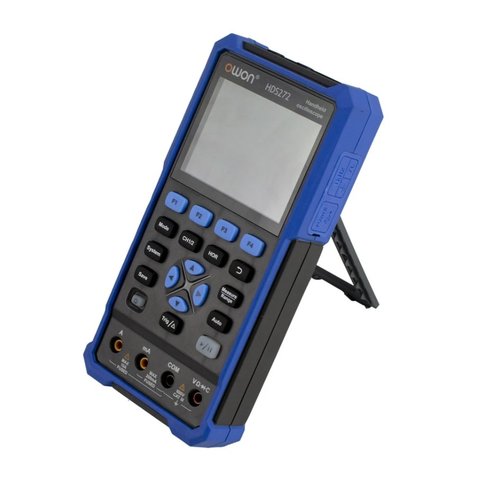

OWON HDS272 – это портативный двухканальный осциллограф с полосой пропускания 70 МГц, частотой дискретизации 250 МВыб/с, объемом памяти 8 кБ и 3,5" ЖК-дисплеем. Прибор оснащен встроенным мультиметром на 20000 отсчетов, с помощью которого можно измерить напряжение, ток, сопротивление, емкость, проводимость, а также протестировать диоды. Благодаря высококонтрастному ЖК-дисплею с высоким разрешением, осциллограф можно использовать на открытом воздухе.

Особенности

  • Два канала.
  • Полоса пропускания: 70 МГц, частота дискретизации: 250 МВыб/с.
  • Прибор 2 в 1: осциллограф + мультиметр.
  • Функции мультиметра: напряжение, ток, сопротивление, емкость, тест диодов и проводимость.
  • 3,5-дюймовый цветной высококонтрастный ЖК-дисплей с высоким разрешением.
  • Аккумуляторная батарея 18650 с потребляемой мощностью ≤3 Вт обеспечивает до 6 часов непрерывной работы.

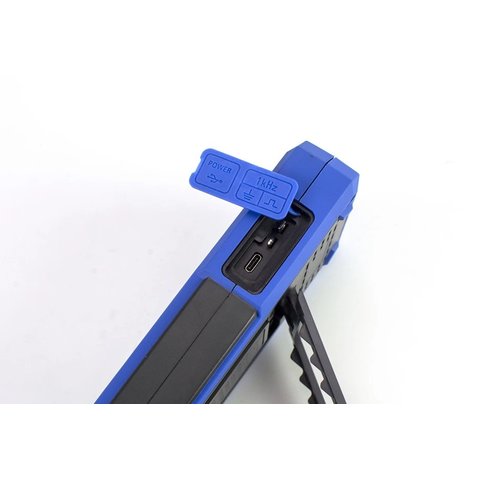

  • Интерфейс USB Type-C, поддержка команд SCPI.
  • Функция самокалибровки.

Технические характеристики

Осциллограф
Каналы 2
Полоса пропускания 70 МГц
Частота дискретизации 250 МВыб/с
Режимы выборки прямая выборка, пиковые измерения
Объем памяти 8 кБ
Запись осциллограмм 10 000 осциллограмм/сек
Режимы входа DC, AC, GND
Входной импеданс 1 МОм ± 2%, параллельно с 16 пФ ± 10 пФ
Коэффициент деления 1X, 10X, 100X, 1000X, 10000X
Макс. входное напряжение 400 В (DC+AC, PK-PK, входное сопротивление 1 МОм; коэффициент деления 10:1)
Ограничение полосы пропускания 20 МГц
Горизонтальная шкала 5 нс/дел-1000 с/дел, шаг 1-2-5
Вертикальная чувствительность 10 мВ/дел-10 В/дел
Вертикальное разрешение 8 бит
Тип запуска Edge
Режимы запуска одиночный, обычный, автоматический
Автоматические измерения период, частота, среднее, пик-пик, минимум, максимум
Курсорные измерения амплитудные, временные, dT, dV

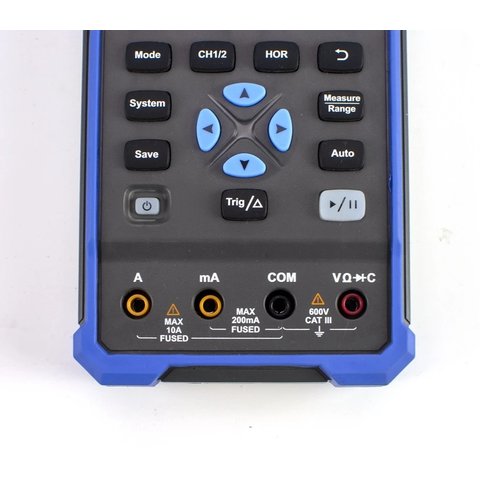

Мультиметр
Разрешение 20000 отсчетов
Функции измерения постоянное напряжение 0,01 мВ - 1000 В (±0.5% + 5)
переменное напряжение 0,01 мВ - 750 В (±0.8% + 5)
постоянный ток 10 мкА - 10 А (±0.8% + 2)
переменный ток 10 мкА - 10 А (±1% + 5)
сопротивление 0,01 Ом - 100 МОм (±0.8% + 3)
емкость 1 пФ - 2 мФ (±3% + 10)
тестирование диодов 0-2 В
проводимость
Входное сопротивление 10 МОм
Максимальное входное напряжение AC 750 В, DC 1000 В
Максимальный входной ток DC: 10 А; AC: 10 А
Общие характеристики
Дисплей 3,5-дюймовый ЖК
Интерфейс USB Type-C
Габариты 198 мм × 96 мм × 38 мм
Вес 600 г

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для OWON HDS272 (англ.).

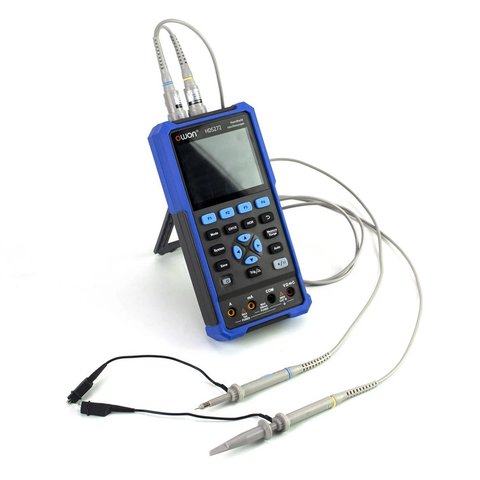

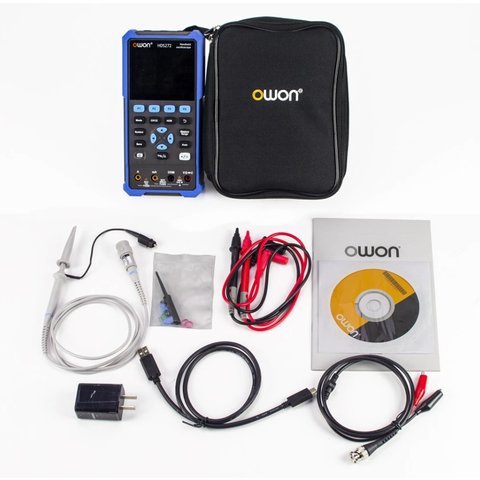

Комплектация

  • Цифровой осциллограф OWON HDS272 — 1 шт.
  • Измерительные щупы для осциллографа — 1 компл.
  • Измерительные щупы для мультиметра — 1 компл.
  • USB-кабель — 1 шт.
  • Блок питания — 1 шт.
  • Сумка для хранения и переноски — 1 шт.
  • Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
