Цифровой осциллограф + тестер компонентов FNIRSI DSO-TC2

Код: 908168
Цифровой осциллограф + тестер компонентов FNIRSI DSO-TC2
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
2292.78 ₴
В корзину
Все о товаре
Оценить товар
0.6 кг
Наличие на складе:
  • Львов
  • Киев
Гарантия: 6 месяцев
Портативный цифровой осциллограф со встроенным тестером компонентов и генератором тестовых ШИМ-сигналов. Оснащен широкоформатным цветным TFT-дисплеем. Читать далее
2292.78 ₴
В корзину
2292.78 ₴
В корзину
Описание

FNIRSI DSO-TC2 – это портативный и компактный цифровой осциллограф со встроенным ESR-тестером и генератор тестовых ШИМ-сигналов. Оснащен широкоформатным цветным TFT-дисплеем. Питается от встроенной перезаряжаемой литиевой батареи.

FNIRSI-TC2 работает в режиме осциллографа и тестера компонентов. При нажатии на кнопку питания вы будете попадать в интерфейс выбора режима. Нажимайте клавиши со стрелками [Вверх]/[Вниз] для выбора. Выберите "Mos Test" и нажмите [OK], чтобы войти в режим тестирования компонентов. Выберите режим "Осцилограф", нажмите клавишу [OK], чтобы войти в режим осциллографа.

В режиме Mos Test можно тестировать разные типы транзисторов, определять тип устройства, полярность выводов, hFE, напряжение включения, емкость соединения. Также можно тестировать емкость, сопротивление, компоненты индуктивности и т. д.

FNIRSI DSO-TC2 – это идеальное устройство для быстрого сопряжения транзисторов, выявления смешанных поверхностных компонентов, а также для тестирования небольших партий компонентов. В режиме осциллографа прибор используется для проверки формы сигнала цепи.

Особенности

  • Многофункциональность: цифровой осциллограф, тестер электронных компонентов, генератор ШИМ-сигналов и другие функции в одном устройстве.
  • Осциллограф имеет частоту дискретизации в реальном времени 2,5 Мвыб/с и полосу пропускания 200 кГц.
  • Благодаря полной функции запуска (одиночный, обычный, автоматический), его можно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов.
  • Измеряет сигнал напряжения до ±400 В.
  • Режим автоматических измерений.
  • Автономный генератор ШИМ-сигналов (80 кГц/5,0 В) с регулируемым коэффициентом заполнения.
  • Устройство автоматически выявляет и измеряет разные транзисторы: NPN-транзисторы, N-канальные и P-канальные полевые транзисторы, переходные полевые транзисторы, диоды, двойные диоды, тиристоры и т. д., а также пассивные компоненты (резисторы, катушки индуктивности, конденсаторы и т. д).
  • Автоматическое определение полярности выводов.

Технические характеристики

Осциллограф
Частота дискретизации в реальном времени 2,5 Мвыб/с
Аналоговая полоса пропускания 0 ~ 200 кГц
Входное сопротивление 1 МОм
Режим входа AC/DC
Диапазон тестового напряжения щуп 1:1: 80 Vpp (±40 В)
щуп 10:1: 800 Vpp (±400 В)
Вертикальная чувствительность 10 мВ/дел ~ 10 В/дел (с шагом 1-2-5)
Вертикальное смещение регулируемое, с индикацией
Диапазон горизонтальной развертки 10 мкс/дел ~ 500 с/дел (с шагом 1-2-5)
Режимы запуска автоматический, обычный и одиночный
Типы запуска по растущему фронту, по спадающему фронту
Уровень запуска регулируемый, с индикацией
Заморозка сигнала есть (функция удержания HOLD)
Автоматические измерения максимум, минимум, среднее значение, среднеквадратичное значение, пик-пик, частота, период,  коэффициент заполнения
ШИМ-выход частота: 0 ~ 80 кГц, коэффициент заполнения: 0 ~ 100%, амплитуда: 5,0 В
ESR-тестер
Категория Диапазон Характеристики
Триод + увеличение hfe, напряжение база-эмиттер Ube, Ic/Ie, обратный ток отсечки, коллектор-эмиттер Iceo, Ices, прямое падение напряжения на защитном диоде Uf
Диод прямое падение напряжения <5 В прямое падение напряжения, емкость перехода, обратный ток утечки
Стабилитрон 0,01 В ~ 4,5 В (испытательная зона 1-2-3) прямое падение напряжения, обратное напряжение пробоя
0,01 В ~ 24 В (испытательная зона К-А-А) обратное напряжение пробоя
Полевой транзистор JFET емкость затвора Cg, ток стока Id при Vgs, прямое падение напряжения на защитном диоде Uf
IGBT ток стока Id при Vgs, прямое падение напряжения на защитном диоде Uf
MOSFET напряжение включения Vt, емкость затвора Cg, сопротивление сток-исток Rds, прямое падение напряжения на защитном диоде Uf
SCRS напряжение включения <5 В, ток срабатывания затвора <6 мА напряжение затвора
Симистор
Емкость 25 пФ ~ 100 мФ емкость, коэффициент потерь Vloss
Сопротивление 0,01 Ом ~ 50 МОм сопротивление
Индуктивность 10 мкГн ~ 1000 мкГн индуктивность, сопротивление DC
Батареи 0,1 В ~ 4,5 В напряжение, положительная и отрицательная полярность

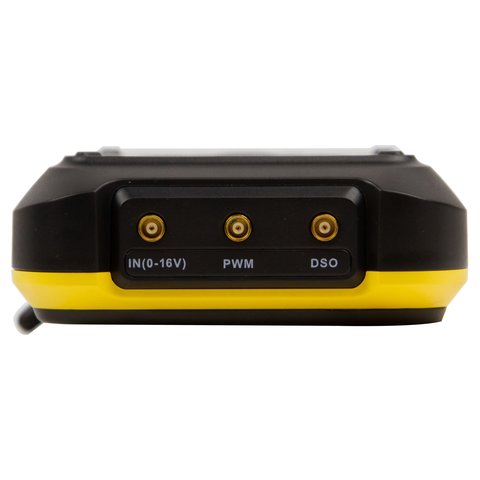

Входное напряжение 0 ~ 16 В напряжение
Температура (датчик DS18B20) + температура
Влажность (датчик DHT1) + влажность
ШИМ-выход 1,5 кГц ~ 9,99 МГц *
Декодирование сигналов инфракрасного пульта дистанционного управления NEC протокол инфракрасного управления отображение кода пользователя и кода данных, а также отображение соответствующей инфракрасной волны
Общие характеристики
Дисплей 2,4-дюймовый цветной TFT-экран со светодиодной подсветкой

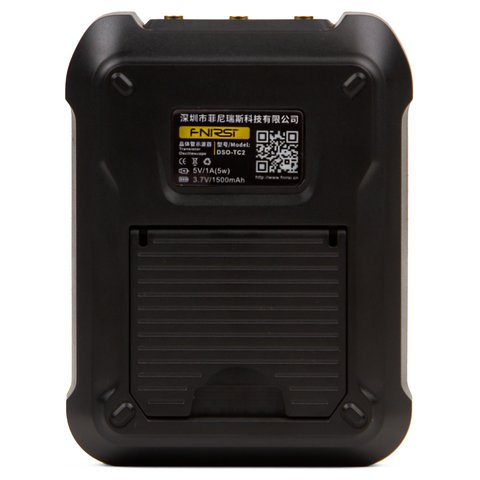

Питание литиевая аккумуляторная батарея емкостью 1500 мАч
Зарядка USB Type-C (+5 В)
Габариты 79 мм × 31 мм × 103 мм
Вес 296,6 г

Руководство пользователя

PDF  Загрузить руководство пользователя для FNIRSI DSO-TC2 (англ.).

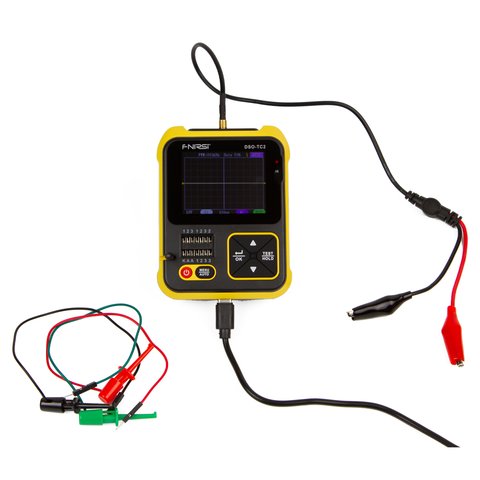

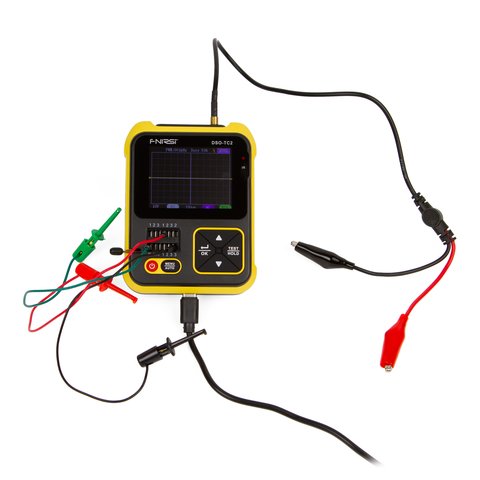

Комплектация

  • Цифровой осциллограф + ESR-тестер FNIRSI DSO-TC2 — 1 шт.
  • Руководство пользователя — 1 шт.
  • Кабель Type-C — 1 шт.
  • Щуп для тестирования компонентов — 1 шт.
  • Упаковочная коробка — 1 шт.
  • Адаптер — 1 шт.
  • Стандартный осциллографический щуп — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
