Навигационный блок CS9100RV с 2 видеовходами

Навигационный блок CS9100RV отличается от предыдущей версии CS9100 наличием двух видеовходов (только видео, звук не подключается), которые можно переключать органами управления, подключенными к устройству. Один видеовход предназначен для подключения мультимедийных устройств, таких как DVD, TV, DVB-T тюнер, а второй – для подключения камеры заднего вида с автоматическим выводом изображения при движении задним ходом. Навигационный блок CS9100RV идеально подходит для автомобилей без штатной функции камеры заднего вида, а также для тех моделей, в которых недостаточно места для инсталляции дополнительных интерфейсов. Видеовходы навигационного блока автоматически определяют тип сигнала (PAL\NTSC), сводя к минимуму количество устройств при инсталляции.

Навигационный блок CS9100RV поставляется вместе с GPS-картой Навител Навигатор Содружество.

Навигационный блок CS 9100 в работе

Навигационный блок CS9100RV
Технические характеристики

• Процессор: ARM9 Samsung 2440 400 МГц
• ОС\Язык\Локализация: WIN CE 5.0\Англ.\Рус.(Англ.)
• Память: Nand 64 МБ, SDRAM 64 МБ
• Карты памяти: MMC, miniSD, SD, SDHD до 16 Гб (SDHC в зависимости от производителя)
• Видеовыход:
• RGB 400 × 234 (в зависимости от прошивки)
• RGB 480 × 234 (в зависимости от прошивки)
• Видеовыход: 1 x RCA NTSC 3.58 МГц
• 2 Видеовхода:
  • 1 × разъем TS 3,5 мм
  • Зеленый коннектор для подключения камеры заднего вида
  • Желтый коннектор для подключения дополнительных видеоустройств (DVD-плеер, TV-тюнер и другие) и вывода изображения на штатный монитор (разрешение 320 × 240)
• Аудиовыход:
  • 1 x RCA стерео 0,25 Вт
  • 1 x разъем TS 3.5 мм (для динамика)
• USB host: 1 x nип A (для внешних устройств)
• USB device: 1 x мини-USB (деактивированный)
• Управление:
  • 1 x радиопульт с сенсорной панелью
  • Сенсорное стекло (посредством USB-контроллера или кабеля для мультимедийных ресиверов) *1
  • Штатные органы управления авто (адаптеры для Toyota, Lexus, Mazda, Subaru) *2
• GPS:
  • MTK MT3329T
  • Каналы: 66
  • Частота: L1 1575.42 МГц
  • Чувствительность -165 дБ
  • Обновление: 1 с
  • Протокол: NMEA0183 V3.01: GPGGA (1 раз/1 сек), GPGSA (1 раз/5 сек), GPGSV (1 раз /5 сек), GPRMC (1 раз /1 сек), GPVTG (1 раз/1 сек), (дополнительно GLL или MTK NMEA Command)
  • Горячий \ Теплый \ Холодный старт: < 1\28\30 с
  • Антенна: SMA активная (длина кабеля 5м)
• Питание: 10~30 В постоянного тока
• Размеры главного блока: 160 мм x 110 мм x 26 мм
• Вес: 1,130 кг

*1 USB-контроллер и кабели для мультимедийных ресиверов не включены в комплект.
*2 Адаптеры для Toyota, Lexus, Mazda, Subaru продаются только в комплекте с навигационными блоками.

Навигационный блок CS9100RV
Дополнительные возможности

Подключение к автомобильным ресиверам

При помощи дополнительных кабелей: C-NET, PA-AVI, PA-RGB1, PA-RGB2, JVC-TC1, PI-RGB1, AP-RGB1, KEN-RGB1, Audiovox, Elead, Fujitsu Ten можно выводить изображение с навигационного блока CS9100 на мультимедийные ресиверы (Clarion, Panasonic, Pioneer, Alpine, Kenwood, Audiovox, Elead или Fujitsu Ten со встроенным дисплеем) и управлять навигацией с помощью сенсорного экрана.

Подключение к сети Интернет (Опционально)

Для подключения CS9100 к Интернету рекомендуем дополнительно приобрести 3G USB GPS-модем Huawei , который специально подготовлен для работы с навигационным блоком.

Навигационный блок CS9100RV
Инструкции

• Распиновка кабеля навигационного блока CS9100 (вер. 3.0)
• Подключение модема к навигационному блоку CS9100 (вер. 2.0)

Навигационный блок CS9100RV
Комплект поставки *

• Навигационный блок CS9100RV

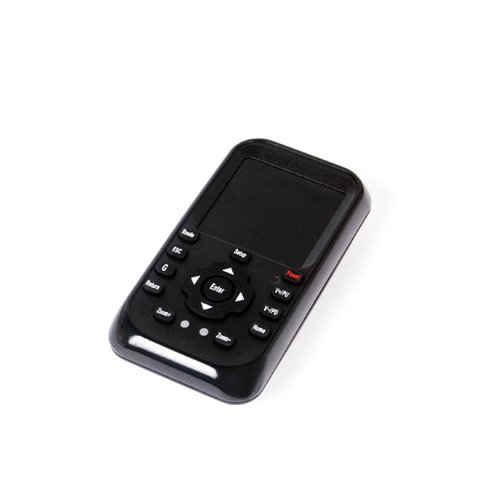

• Пульт ДУ

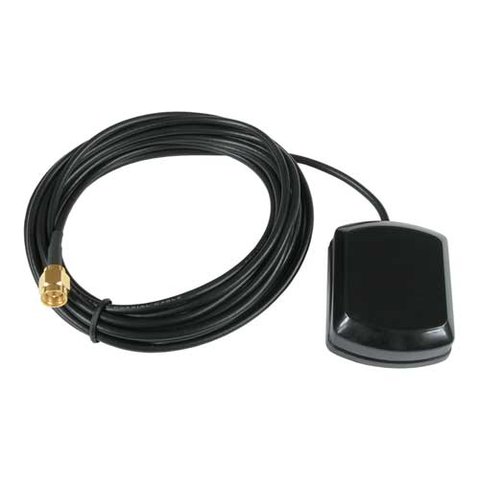

• GPS-антенна

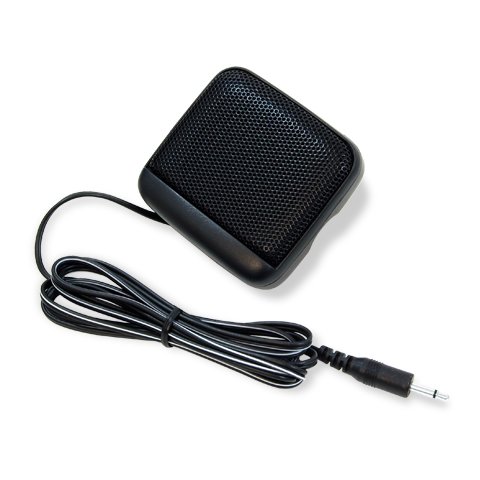

• Внешний динамик
• SD карта памяти на 4 ГБ
• Кабель видеовходов

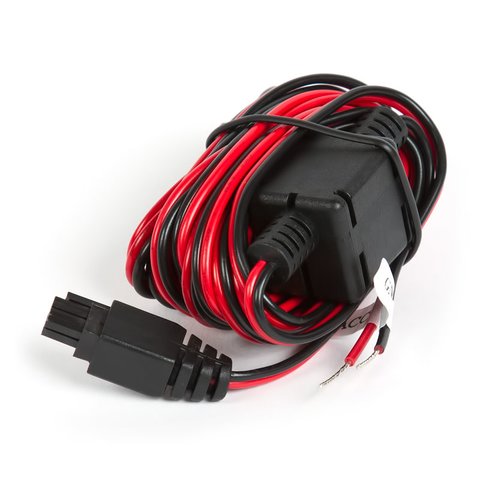

• Кабель питания 2,5 м

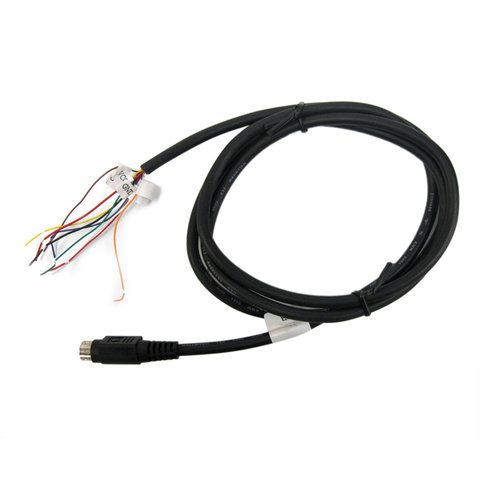

• RGB-кабель 0,5 м
• Навигационная карта Навител Содружество

* Блок Check-Engine в комплект не входит.

Внимание! Установка навигационного блока и навигационного ПО должна производиться квалифицированным специалистом. В противном случае мы не несем ответственности за повреждение или некорректную работу оборудования.
