Навигационный блок CS9100 (для мультимедийных систем)
Все о товаре
Описание
Навигационный блок CS9100 разработан для подключения к автомобильным мультимедийным ресиверам* и обеспечивает полноценную навигацию с сенсорным управлением (для сенсорных мониторов). Для мониторов без сенсорной панели предусмотрен пульт дистанционного управления. Подключается по принципу Plug&Play.
Для подключения навигационного блока CS9100 к вашему мультимедийному центру необходимо приобрести соответствующий кабель.
*Внимание! Если вам требуется навигационный блок для подключения к штатному монитору, купите навигационный блок CS9100 для штатных мониторов. Для этого вам также понадобится автомобильный видеоинтерфейс.
Узнайте разницу между навигационными блоками CS9100/CS9200/CS9900/KD-900/Andromeda.
Навигационный блок CS9100 поставляется вместе с GPS-картой Навител Навигатор Содружество.
Навигационный блок CS9100 работает с программным обеспечением Navitel, IGo2006, IGo8, Garmin и другими программами, работающими под WIN CE 5.0. В случае выхода новой версии ПО, его легко можно обновить, перезаписав на SD-карту.
Вы можете подключить навигационный блок CS9100 к Интернету. Для этого вам необходимо приобрести 3G USB GPS-модем Huawei , который специально подготовлен для работы с навигационным блоком.

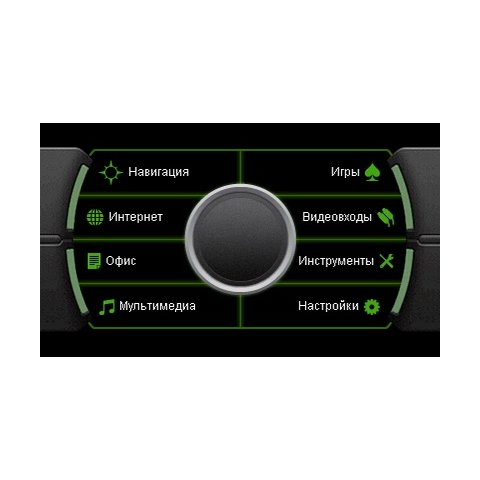

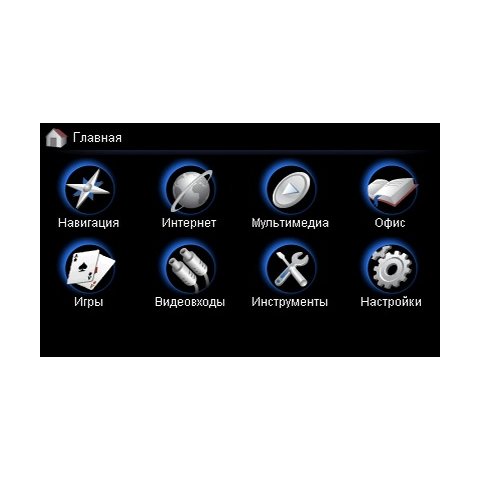

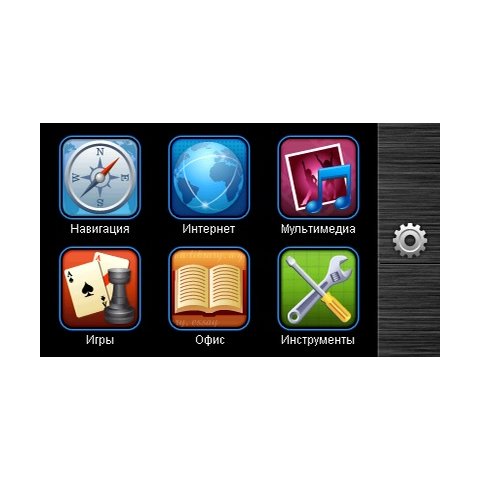

Навигационный блок CS9100 в работе
Навигационный блок CS9100
Совместимые автомобильные ресиверы
Навигационный блок CS9100
Технические характеристики
- Процессор: ARM9 Samsung 2440 400 МГц
- ОС\Язык\Локализация: WIN CE 5.0\Англ.\Рус.(Англ.)
- Память: Nand 64 МБ, SDRAM 64 МБ
- Карты памяти: MMC, miniSD, SD, SDHD до 16 ГБ, (SDHC в зависимости от производителя)
- Видеовыходы:
- RGB 480 x 234
- 1 x RCA NTSC 3.58 МГц
- Аудиовыходы:
- 1 x RCA стерео 0,25 Вт
- 1 x разъем TS 3.5 мм (для динамика)
- USB Host: 1 x nип A (для внешних устройств)
- USB Device: 1 x Мини-USB (деактивированный)
- Управление:
- 1 x Радиопульт с сенсорной панелью
- Сенсорное стекло (посредством кабеля для мультимедийных ресиверов) *
- GPS:
- MTK MT3329T
- Каналы: 66
- Частота: L1 1575.42 МГц
- Чувствительность -165 дБ
- Обновление: 1 с
- Протокол: NMEA0183 V3.01: GPGGA (1 раз/1 с), GPGSA (1 раз/5 с), GPGSV (1 раз /5 с), GPRMC (1 раз /1 с), GPVTG (1 раз/1 с), (дополнительно GLL или MTK NMEA Command)
- Горячий\Теплый\Холодный старт: < 1\28\30 с
- Антенна: SMA активная (длина кабеля 5 м)
- Питание: 10~30 В постоянного тока
- Размеры главного блока: 160 мм x 110 мм x 26 мм
- Вес: 1,130 кг
* Кабели для мультимедийных ресиверов не включены в комплект.
Навигационный блок CS9100
Инструкции
- Скачать схему распиновки кабеля навигационного блока CS9100
- Скачать инструкцию по подключению модема к навигационному блоку CS9100
Информация по установке навигационного ПО *
- Путь по умолчанию для установки навигационного ПО: Navi\Navi.exe
- Настройки для навигационного ПО:
- COM-порт GPS-приемника: COM1
- Скорость GPS-приемника: 9600
- Разрешение видеовыхода: 480×234
Навигационный блок CS9100
Комплект поставки*
- Навигационный блок CS9100

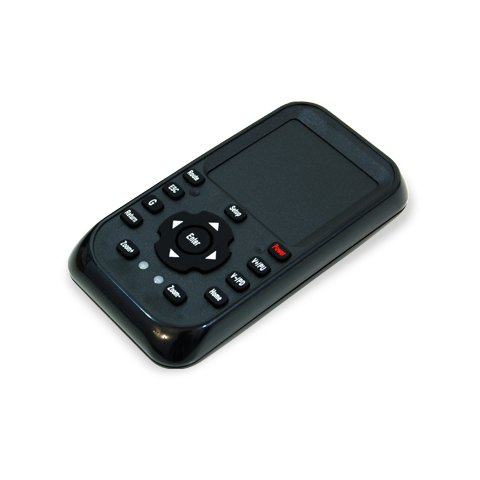

- Пульт ДУ
- GPS-антенна

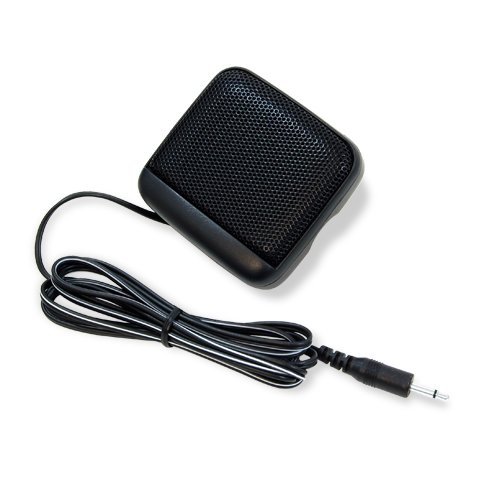

- Внешний динамик

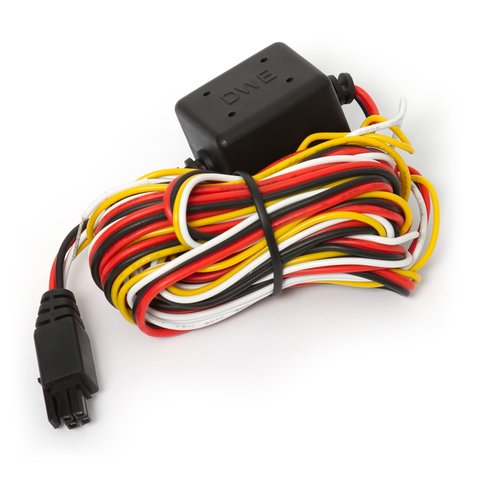

- Кабель питания 2,5м
- Карта памяти 4 ГБ
Внимание! Кабели для подключения к мультимедийным ресиверам в комплект поставки не входят.
Внимание! Установка навигационного блока и навигационного ПО должна производиться квалифицированным специалистом. В противном случае мы не несем ответственности за повреждение или некорректную работу оборудования.
Характеристики
Навигационный блок подходит для |
|
Частота процессора |
|
Операционная система |
|
Объем ОЗУ |
|
GPS-приемник |
|
Объем ПЗУ |
|
Наличие USB-портов |
|
Подключение по Wi-Fi |
|
Подключение Bluetooth |
|
AV-входы |
|
