Кабель для подключения камеры к монитору в Toyota Aygo / Peugeot 108 / Citroen C1
- Львов

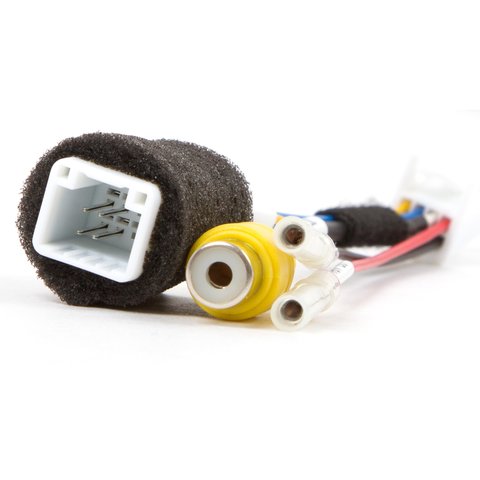

Кабель для подключения камеры заднего вида к штатному монитору Toyota, Citroen и Peugeot (X-Touch / X-Nav). С помощью этого кабеля вы сможете установить нештатную камеру по принципу Plug&Play без повреждения штатной проводки.
Изображение с камеры заднего вида будет автоматически выводиться на экран при включении заднего хода. Подключение производится к 8-контактному гнезду (на рисунке обведено красным). При подключении все штатные функции, которые работают за счет этого гнезда, будут дальше работать за счет транзитного подключения.
Внимание! Дополнительно устанавливаемая камера заднего хода должна быть запитана постоянно от линии АСС (первый поворот ключа), иначе вход для камеры не будет активен. В зависимости от типа устанавливаемой камеры, а именно напряжения, от которого камера работает, можно будет использовать преобразователь напряжения для уменьшения нагревания встроенного в камеру линейного источника питания. Если камера требует для питания больше +6 В, подключите питание камеры к линии АСС.
Наиболее распространенные вопросы о кабелях подключения видео и камер.
Кабель для подключения камеры
Совместимость
| Модель | Годы выпуска | Система | Дополнительное условие совместимости | |
|---|---|---|---|---|
| С | По | |||
| Toyota Aygo | 2014 | 2018 | X-Touch X-Nav |
8-контактный разъем на мониторе для подключения кабеля |
| Peugeot 108 | ||||
| Citroen C1 | 2015 | |||
Внимание! Поддерживаются только камеры в формате NTSC.

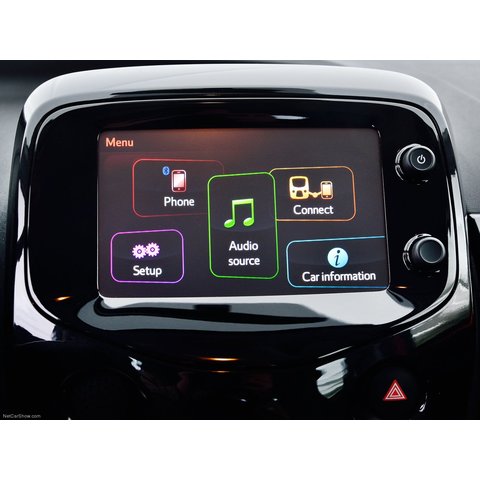

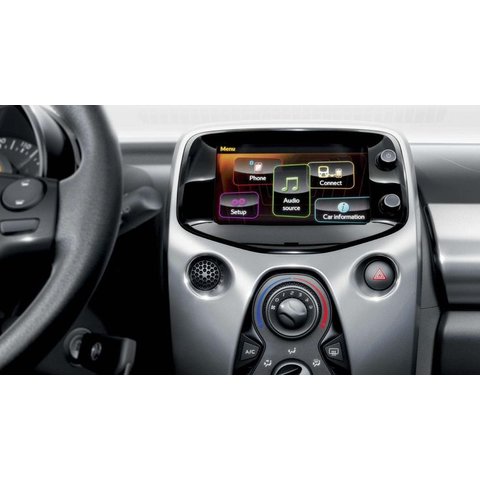

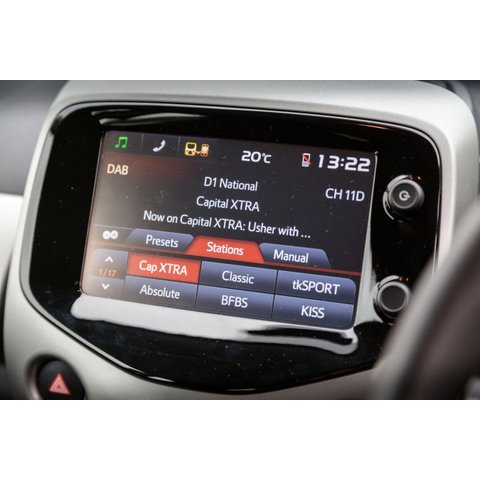

Фото представлено в ознакомительных целях. Внешний вид панели управления и монитора может незначительно отличаться, в зависимости от модели автомобиля.
