Адаптер для подключения нештатной камеры в Volkswagen

Адаптер предназначен для подключения нештатной камеры заднего хода к штатным мониторам автомобилей Volkswagen. Устройство преобразовывает композитный видеосигнал в RGB видеосигнал, который требуется для подключения камеры заднего вида.

Адаптер нештатной камеры для Volkswagen
Возможности

• Подключение нештатной камеры

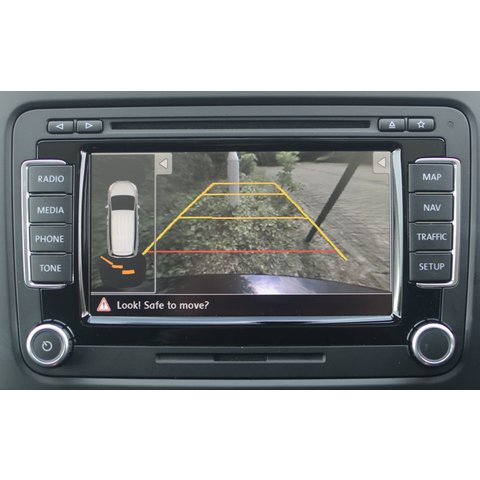

• Активация изображения с подключенной камеры при включении заднего хода
• Сохранение функций штатного парктроника (при наличии)

Адаптер нештатной камеры для Volkswagen
Технические характеристики

• Входное напряжение: 9-15 В DC
• Потребляемая мощность: 2.5 Вт макс.
• Рабочая температура: -20^oC ~ +80^oC
• Размеры: 87 × 51 × 23 мм
• Вес: 135 г

Адаптер нештатной камеры для Volkswagen
Подключение

Адаптер нештатной камеры для Volkswagen

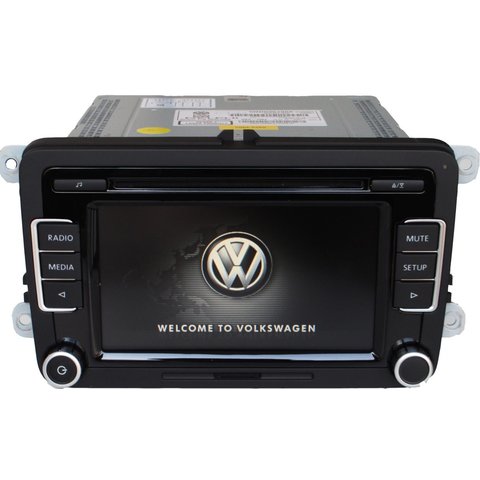

Совместимые мониторы

• RCD 510 Delphi
• RNS 310
• RNS 315
• RNS 510

Внимание! Основное условие совместимости с мониторами VW: наличие входа для подключения штатной камеры.

Адаптер нештатной камеры для Volkswagen
Подключение и инструкции

Внимание! Для того, чтобы адаптер и подключенная к нему камера заработала, необходимо запрограммировать монитор на дилерском компьютере, а именно активировать в мониторе функцию камеры заднего вида. Для этого обратитесь к дилеру или воспользуйтесь приведенной ниже инструкцией. Все работы должны производиться высококвалифицированным специалистом.

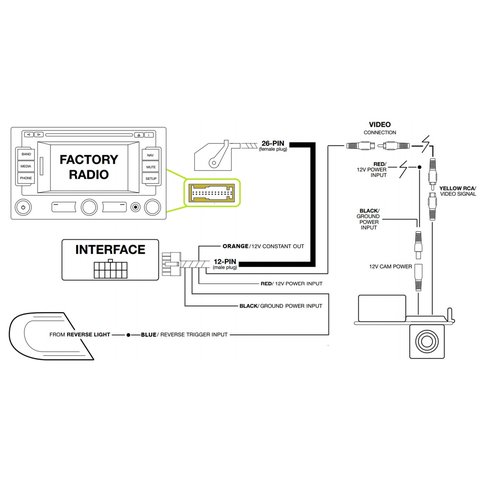

• Схема подключения адаптера к головному устройству
• Процедура активации входа для камеры заднего вида в головных устройствах Volkswagen

Адаптер нештатной камеры для Volkswagen
Комплектация

• Главный модуль адаптера

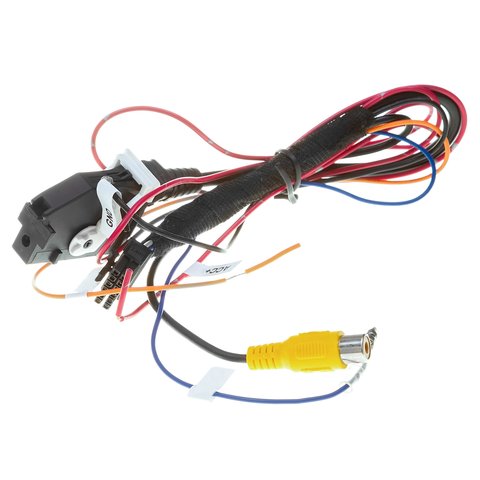

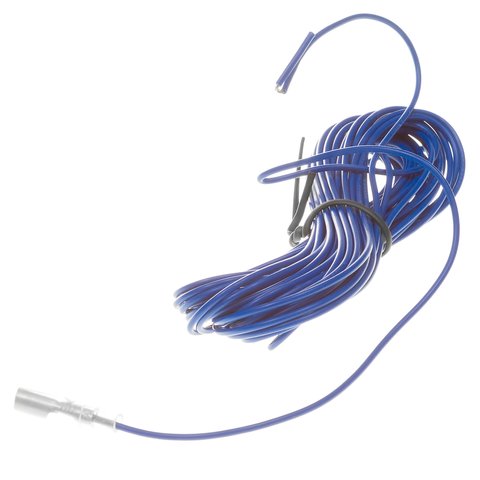

• Кабель для подключения
