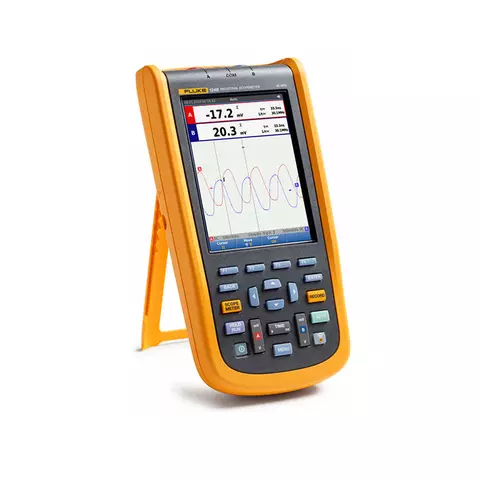

Портативний осцилограф-мультиметр Fluke 124B (4755793)
Код: 887151
Все про товар
Бренд зі США
2.5 кг Гарантія: 12 місяців
Двоканальний осцилограф, смуга пропускання 40 МГц, частота дискретизації 40 Мвиб/с, дисплей 5,7" TFT. Читати далі
100800.00 ₴
Опис
Компактний промисловий осцилограф-мультиметр Fluke 124B — це міцний пристрій для пошуку несправностей і проведення технічного обслуговування електричного і електромеханічного устаткування. Це універсальний контрольно-вимірювальний прилад, який об'єднує осцилограф, мультиметр і високошвидкісний реєстратор в одному зручному корпусі. Програмне забезпечення осцилографа-мультиметра також включає в себе мобільний додаток Fluke Connect® і FlukeView® для забезпечення подальшої співпраці, аналізу даних і архівування критично важливої діагностичної інформації.
Особливості
- Цифровий осцилограф і мультиметр з двома входами
- Два цифрових мультиметри з роздільною здатністю 5000 одиниць, що вимірюють істинні середньоквадратичні значення
- Зручна функція автоматичної синхронізації Connect-and-View ™ для автоматичної роботи
- Технологія IntellaSet ™ забезпечує автоматичне і інтелектуальне налаштування цифрового виводу відповідно до виміряного сигналу
- Реєстратор форми хвилі і показників приладу з двома входами для відстеження тенденцій даних за тривалі періоди
- Функція виявлення подій реєстратора забезпечує збереження сигналів, що перемежовуються та які важко знайти, на повторюваних формах сигналів до 4 кГц
- Екрановані вимірювальні щупи для осцилографа, а також для вимірювання опору і перевірки цілісності кола
- Вимірювання опору, електропровідності, сили струму і ємності
- Вимірювання потужності (Вт, ВА, ВАР, коефіцієнт потужності, коефіцієнт реактивної потужності, Гц)
- Гармоніки напруги, струму і потужності
- Перевірка промислових мереж за еталонними рівнями шляхом тестування на фізичному рівні BusHealth
- Збереження або отримання з пам'яті даних і налаштувань
- Зберігання налаштувань приладів, заданих тестовою послідовністю, для проведення планового технічного обслуговування або найбільш часто використовуваних процедур перевірок
- Зовнішній оптично ізольований USB-інтерфейс для передачі, архівування та аналізу даних осцилографа або вимірювача
- Програмне забезпечення FlukeView® ScopeMeter® для Windows®
- Міцна конструкція, що витримує вібрації 3g, удари 30g, з рівнем захисту IP51 відповідно до стандарту EN/IEC60529
- Найвищий рейтинг безпеки в галузі: клас безпеки входів 600 В CAT IV
Технічні характеристики
Режим осцилографа | ||
Вертикально | ||
Частотна характеристика - підключення по постійному струму | Без датчиків і вимірювальних проводів (з адаптером BB120) | по постійному струму і до 40 МГц (-3 дБ) |
З екранованими вимірювальними проводами STL120-IV 1:1 | По постійному струму і до 12,5 МГц (-3 дБ) / по постійному струму і до 20 МГц (-6 дБ) | |
З датчиком VP41 10:1: | по постійному струму і до 40 МГц (-3 дБ) | |
Частотна характеристика - підключення по змінному струму (спад за нижніми частотами) | Без датчиків і вимірювальних проводів | < 10 Гц (–3 дБ) |
З екранованими вимірювальними проводами STL120-IV 1:1 | < 10 Гц (–3 дБ) | |
З датчиком VP41 10:1: | < 10 Гц (–3 дБ) | |
Час наростання, без датчиків, вимірювальних проводів |
< 8,75 нс | |
Вхідний імпеданс | Без датчиків і вимірювальних проводів | 1 МОм//20 пФ |
З BB120 | 1 МОм//24 пФ | |
З екранованими вимірювальними проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
З датчиком VP41 10:1: | 5 МОм//15,5 пФ | |
Чутливість | від 5 мВ до 200 В/поділка | |
Аналоговий обмежувач смуги пропускання | 10 кГц | |
Режими відображення | A, -A, B, -B | |
Макс. напруга на входах A і B | Постійна, з вимірювальними проводами або з датчиком VP41 | 600 В (середньоквадратичне значення) кат. IV, макс. напруга 750 В (середньоквадратичне значення). |
С BB120 | 600 В (середньоквадратичне) | |
Макс. коливальна напруга, між будь-якою клемою і заземленням | 600 В (середньоквадратичне значення) кат. IV, 750 В (середньоквадратичне значення) до 400 Гц | |
Горизонтально | ||
Режими роботи осцилографа | Нормальний, одиночний, розгортка | |
Діапазони (норм.) | Еквівалентна вибірка | від 10 до 500 нс/поділка |
Вибірка в реальному часі | від 1 мкс до 5 с/поділка | |
Одиночний (в реальному часі) | від 1 мкс до 5 с/поділка | |
Розгортка (в реальному часі) | від 1 с до 60 с/поділка | |
Частота дискретизації (одночасно для обох каналів) | Рівномірна дискретизація (повторювані сигнали) | До 4 Гвиб/с |
Дискретизація в реальному масштабі часу від 1 мкс до 60 с/поділка | 40 Мвиб/с |
Пуск | ||
Режим оновлення екрану | У режимі автоколивань, в режимі синхронізації | |
Джерело | A, B | |
Чутливість A і B | постійний струм і до 5 МГц | 0,5 поділки або 5 мВ |
при 40 МГц | 1,5 поділки | |
при 60 МГц | 4 поділки | |
Фронт | Додатний, від'ємний |
Розширені функції осцилографа | ||
Режими відображення | Нормальний | Виявлення викидів від 25 нс; відображення безперервної осцилограми аналогового типу. |
Згладжування | Придушення відображення шумів сигналу. | |
Сплески вимк. | Не реєструє викиди між відліками. | |
Що огинає | Реєстрація та відображення мінімального і максимального показників за період часу. | |
Автоматичне налаштування (Connect-and-View™) | Безперервне повністю автоматизоване регулювання масштабу за осями напруги і часу, рівнями запуску розгортки, мертвоою зоною запуску і виходу з синхронізації. Можливість ручного налаштування амплітуди, швидкості розгортки або рівня запуску. |
Вимірювальний прилад з двома входами | ||
Зазначені нижче значення похибок (відсотки від показника + число одиниць рахунку) дійсні від 18 до 28 °C. | ||
На кожен °C нижче 18 °C або вище 28 °C слід додати 0,1 x (вказане значення похибки). При вимірюванні напруги датчиком 10:1 слід додати похибку датчика +1%. На екрані має відображатися більше одного періоду сигналу. |
Вхід A і вхід B | ||
Напруга постійного струму (VDC) | ||
Діапазони | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
Похибка | ± (0,5 % + 5 одиниць рахунку) | |
Придушення синфазної перешкоди (CMRR) | > 100 дБ при постійному струмі, > 60 дБ при 50, 60 або 400 Гц | |
Відліки у всьому діапазоні | 5 000 відліків | |
Істинні середньоквадратичні значення напруги (В змінного і В змінного + постійного струму) | ||
Діапазони | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
Похибка в межах від 5 до 100% діапазону (підключення по постійному струму) | від постійного струму до 60 Гц (В змінного + постійного струму) | ± (1 % + 10 одиниць рахунку) |
від 1 до 60 Гц (В змінного струму) | ± (1 % + 10 одиниць рахунку) | |
Похибка в межах від 5 до 100% діапазону (підключення по змінному або по постійному струму) | від 60 Гц до 20 кГц | ± (2,5 %+15 одиниць рахунку) |
Придушення постійної складової (тільки для напруги змінного струму) | > 50 дБ | |
Придушення синфазної перешкоди (CMRR) | > 100 дБ для постійного струму | |
> 60 дБ при 50, 60 або 400 Гц | ||
Відліки у всьому діапазоні | 5 000 відліків, показники приладу не залежать від коефіцієнта амплітуди сигналу. | |
Пік | ||
Режими | Максимальне пікове значення, мінімальне пікове значення або розмах | |
Діапазони | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
Похибка | Максимальне або мінімальне пікове значення | 5 % від діапазону |
Розмах сигналу | 10 % від діапазону | |
Відліки у всьому діапазоні | 500 відліків | |
Частота (Гц) | ||
Діапазони | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 70 МГц | |
Діапазони частот | від 15 Гц (1 Гц) до 50 МГц при безперервному автоматичному налаштуванні | |
Похибка в діапазоні від 1 Гц до 1 МГц | ± (0,5 % + 2 одиниці рахунку) | |
Відліки у всьому діапазоні | Максимальний показник дисплея 10 000 | |
Число обертів на хвилину | ||
Максимальний показник | 50,00 тис. об./хв. | |
Похибка | ± (0,5 % + 2 одиниці рахунку) | |
Робочий цикл (PULSE) | ||
Діапазон | від 2 до 98 % | |
Діапазон частот | від 15 Гц (1 Гц) до 30 МГц при безперервному автоматичному налаштуванні | |
Тривалість імпульсу (PULSE) | ||
Діапазон частот | от 15 Гц (1 Гц) до 30 МГц при безперервному автоматичному налаштуванні | |
Відліки у всьому діапазоні | 1 000 відліків | |
Сила струму (AMP) | ||
З струмовими кліщами | Діапазони | Як при вимірюванні напруги пост. струму, напруги змінного. струму, напруги пост. і змін. струму або пікового значення |
Коефіцієнти посилення | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА | |
Похибка | Як при вимірюванні напруги пост. струму, напруги змінного. струму, напруги пост. і змін. струму або пікового значення (додавання похибки вимірювання струму) | |
Температура (TEMP) з додатковим датчиком температури | ||
Діапазон | 200 °C/поділка (200 °F/поділка) | |
Коефіцієнт посилення | 1 мВ/°C і 1 мВ/°F | |
Похибка | Як при вимірюванні напруги пост. струму (додавання похибки вимірювання температури) | |
Децибели (дБ) | ||
0 дБВ | 1 В | |
0 дБм (600 Ом / 50 Ом) | 1 мВт відповідає 600 Ом або 50 Ом | |
дБ напруги | Напруга постійного, змінного або змінного + постійного струму | |
Відліки у всьому діапазоні | 1 000 відліків | |
Коефіцієнт амплітуди (CREST) | ||
Діапазон | 1–10 | |
Відліки у всьому діапазоні | 90 відліків | |
Фаза | ||
Режими | від A до B, від B до A | |
Діапазон | від 0 до 359 градусів | |
Роздільність | 1 градус | |
Напруга ШІМ | ||
Призначення | Вимірювання параметрів широтно-імпульсних модульованих сигналів, наприклад виходів зворотного перетворювача електрорушійного приводу | |
Принцип дії | Показники відображають ефективну напругу відповідно до середнього значення за вибірками за ціле число періодів основної частоти | |
Похибка | Як при вимірюванні середньоквадратичного значення напруги для гармонійних сигналів |
Між входом A і загальною шиною | ||
Ом (Ω) | ||
Діапазони | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
Похибка | ± (0,6 % + 5 одиниць) 50 Ом ± (2 % + 20 одиниць) | |
Відліки у всьому діапазоні | від 50 Ом до 5 МОм — 5 000 відліків, 30 МОм — 3 000 відліків | |
Вимірювальний струм | від 0,5 мА до 50 нА, зменшується з ростом межі вимірювань | |
Напруга розімкненого кола | < 4 В | |
Перевірка цілісності кіл (Cont) | ||
Звуковий сигнал | < (30 Ом ± 5 Ом) в діапазоні 50 Ом | |
Вимірювальний струм | 0,5 мА | |
Виявлення коротких замикань | ≥ 1 мс | |
Діод | ||
Вимірювальна напруга | при 0,5 мА | > 2,8 В |
при розімкненому колі | < 4 В | |
Вимірювальний струм | 0,5 мА | |
Полярність | + на вході A, – на загальному проводі COM | |
Ємність (CAP) | ||
Діапазони | 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ | |
Відліки у всьому діапазоні | 5 000 відліків | |
Вимірювальний струм | від 500 нА до 0,5 мА, зростає з ростом межі вимірювань |
Додаткові функції вимірювань | ||
Встановлення нуля | Встановлює фактичне значення в якості еталонного | |
Режим AutoHold (на вході А) | Виявляє і фіксує стабільні результати вимірювання. При виявленні стабільних показників генерує звуковий сигнал. Функція AutoHold працює з основним результатом вимірювання, з граничними значеннями 1 В (розмаху) для сигналів змінного і 100 мВ для сигналів постійного струму | |
З фіксованою десятковою точкою | Активується при використанні клавіш ослаблення |
Отримання показників за допомогою курсорів | ||
Джерела | A, B | |
Одна вертикальна лінія | Отримання середнього, мінімального і максимального значення | |
Середнє, мінімальне і максимальне значення; час від початку зняття показників (в режимі ROLL безперервної розгортки, прилад в режимі HOLD) | ||
Мінімальний і максимальний показники, час від початку зняття показників (в режимі RECORDER запису, прилад в режимі HOLD) | ||
Величини гармонік в режимі POWER QUALITY контролю якості електроенергії | ||
Подвійні вертикальні лінії | Значення розмаху сигналу, тимчасового інтервалу і зворотного тимчасового інтервалу | |
Середнє, мінімальне і максимальне значення; значення тимчасового інтервалу (в режимі ROLL безперервної розгортки, прилад в режимі HOLD) | ||
Подвійні горизонтальні лінії | Зчитування максимального і мінімального значень і розмаху сигналу | |
Час наростання або спадання | Зняття показників часу зміни, рівнів 0% і 100% (при ручному або автоматичному встановленні рівня; автоматичне встановлення рівня можливе лише в одноканальному режимі) | |
Похибка | Як похибка осцилографа |
Реєстратор | ||
Реєстратор фіксує показники вимірювача в режимі вимірювача або безперервно реєструє вибірки сигналів в режимі осцилографа. Інформація зберігається у вбудованій пам'яті приладу або на змінній карті пам'яті SD. | ||
Результати відображаються на дисплеї самописця, на екрані будується графік залежності мінімального і максимального значень вимірювань від часу або виводиться форма сигналу по всіх зафіксованих відліках. | ||
Результати вимірювань | ||
Швидкість вимірювань | Макс. 2 вимірювання/сек | |
Обсяг записуваних даних (мін., макс., середнє значення) | 2 мільйони показників для 1 каналу | |
Тривалість запису | 2 тижні | |
Максимальна кількість подій | ="1024" | |
Запис форми сигналу | ||
Максимальна частота дискретизації | 400 тисяч відліків/с | |
Розмір вбудованої пам'яті | Ємність запису - 400 мільйонів відліків | |
Тривалість запису у вбудовану пам'ять | 15 хвилин з інтервалом 500 мкс 11 годин з інтервалом 20 мс |
|
Ємність карти SD для запису | 1,5 мільярда відліків | |
Тривалість запису на карту SD | 11 годин з інтервалом 500 мкс 14 днів з інтервалом 20 мс |
|
Максимальна кількість подій | ="64" |
Інші | ||
Дисплей | Тип | 5,7 дюймів, кольоровий, активна матриця TFT |
Роздільна здатність | 640 x 480 пікселів | |
Відображення форми сигналу на дисплеї | Вертикально | 10 поділок по 40 пікселів |
Горизонтально | 12 поділок по 40 пікселів | |
Живлення | Зовнішнє | через адаптер живлення BC430 |
Вхідна напруга | від 10 до 21 В постійного струму | |
Споживана потужність | зазвичай 5 Вт | |
Вхідний з'єднувач | гніздо діаметром 5 мм | |
Внутрішнє | через комплект батарей BP290 | |
Живлення від батареї | літієво-іонний акумулятор 10,8 В | |
Час роботи | 7 годин при 50%-вій яскравості підсвічування | |
Час заряджання | 4 години з вимкненим діагностичним приладом, 7 годин з увімкненим діагностичним приладом | |
Допустима навколишня температура | від 0 до 40 ° C (від 32 до 104 ° F) під час заряджання | |
Пам'ять | Внутрішня пам'ять може зберігати 20 наборів даних (дані сигналу на екрані і налаштування) | Гніздо для карти пам'яті microSD з додатковою картою SD (макс. 32 ГБ) |
Фізичні характеристики | Розмір | 259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйми) |
Маса | 1,4 кг (3,2 фунти) з батареєю | |
Інтерфейс | З оптичною розв'язкою | Передача копій зображень на екрані (растрові зображення), налаштувань і даних |
USB для підключення до ПК / ноутбука | Оптично ізольований USB-адаптер / кабель OC4USB, з використанням програмного забезпечення FlukeView® для Windows®. |
Комплектація
- Портативний осцилограф-мультиметр Fluke 124B — 1 шт.
- Акумуляторне джерело живлення (літій-іонне) — 1 шт.
- Джерело живлення з режимами, що перемикаються, адаптер/зарядний пристрій — 1 шт.
- Екрановані вимірювальні дроти із чорними заземлюваними проводами — 1 компл.
- Чорний вимірювальний провід (для заземлення) — 1 шт.
- Затискачі типу "гачок" (червоний, синій) — 1 компл.
- Адаптери для з'єднання роз'ємів типу "банан" з BNC-роз'ємами (чорні) — 1 компл.
- Заходи безпеки + компакт-диск із посібником користувача — 1 шт.
- Давач напруги 10:1 — 1 шт.
- Кутовий перехідник USB — 1 шт.
