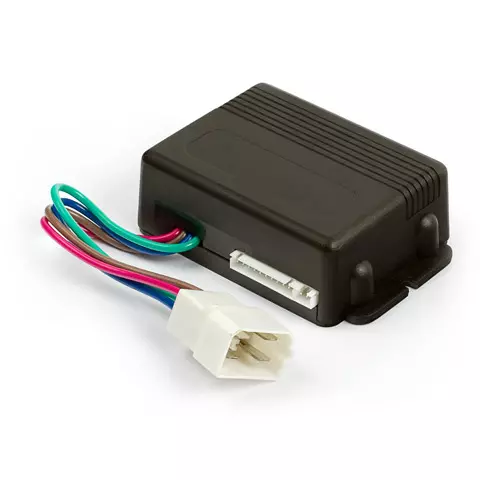

Блок автоматического запуска двигателя MS-A3

Блок автозапуска двигателя MS-A3 предназначен для реализации функций управления двигателем при совместной работе с автосигнализациями, в которых предусмотрены функции автоматического и дистанционного запуска двигателя. Блок автозапуска двигателя MS-A3 совместим с продуктами Сталкер 600 NBV2, Сталкер 600 LAN3, Сталкер 600 Light, имеющими программное обеспечение функций автоматического запуска и дистанционного запуска.

Блок автозапускаа двигателя MS-A3
Возможности:

• снятие блокировки двигателя
• включение стартера
• определение момента запуска двигателя
• отключение стартера
• подача в сигнализацию команду о запуске двигателя
• включение второй группы потребителей (если она есть)по прошествии 8 с

Блок автозапуска двигателя MS-A3 имеет три входа:

• тахометрический
• логический: 0 В - +12 В
• логический: +12В - 0 В

Тахометрический вход может подключаться к любой точке автомобиля, в которой после запуска появляются сигналы с частотой от 8 до 200 Гц - это форсунка, катушка зажигания любого типа, вход тахометра на приборном щитке, тахометрический выход с генератора (для дизелей). Для адаптации к различным частотам, предусмотрено обучение процессора блока MS-A3, после которого он запоминает частоту, соответствующую холостым оборотам, а во время запуска, при достижении значения на 25% ниже номинальных, формируется сигнал запуска двигателя. Логические входы подключаются к точкам, в которых, в момент запуска возникает перепад напряжения. Блок автозапуска двигателя MS-A3 может работать только от одного входа, неиспользуемые входы должны быть заземлены. При разработке блока автозапуска двигателя MS-A3 были устранены щелчки реле.

Блок автозапуска двигателя MS-A3
Технические характеристики

Блок автозапуска двигателя MS-A3
Комплектация

• Модуль MS-A3 - 1шт.
• Жгуты проводов - 1к-т.
• Инструкция по установке и применению - 1шт.

Схема подключения блока автозапуска двигателя MS-A3 (изображение)

Скачать руководство по эксплуатации блока автозапуска двигателя MS-A3 в формате pdf
