Навигационная система для Mazda на платформе CS9100RV

Навигационная система для Mazda на платформе CS9100RV подключается к штатной системе навигации или дополнительному монитору. Навигационный блок предназначен для установки в автомобили Mazda CX7 и Mazda CX9, оборудованные штатным цветным (в том числе сенсорным) монитором и навигацией. Навигационный блок CS9100RV подключается через интерфейсный адаптер вместо штатной навигации. В итоге получаем полную эмуляцию штатной навигации, но уже на нужном вам языке и с поддержкой карт нужного региона. Навигационный блок CS9100RV поддерживает сенсорное управление, а для автомобилей без сенсорной панели на штатном мониторе предусмотрен пульт дистанционного управления с сенсорной панелью.

Навигационная система для Mazda на платформе CS9100RV отличается наличием двух видеовходов (только видео, звук не подключается), которые можно переключать органами управления, подключенными к устройству. Один видеовход предназначен для подключения мультимедийных устройств, таких как DVD, TV, DVB-T тюнер, а второй - для подключения камеры заднего вида с автоматическим выводом изображения при движении задним ходом. Видеовходы навигационного блока автоматически определяют тип сигнала (PAL\NTSC), сводя к минимуму количество устройств при инсталляции.

Навигационная система работает с программным обеспечением Navitel, IGo2006, IGo8, Garmin и др. В случае выхода новой версии ПО, его легко можно обновить, поскольку навигационное оборудование устанавливается на штатное место с легким доступом к SD-карте.

Навигационная система CS9100RV поставляется вместе с GPS-картой Навител Навигатор Содружество.

* Подключение навигационного блока CS9100RV осуществляется без повреждения штатной проводки (без перерезки кабелей) и позволяет сохранить гарантию на ваш автомобиль.
* Внимание: В результате отключения штатной навигационной системы в автомобилях Mazda CX7 и Mazda CX9 на панели штатного компьютера перестанет отображаться время.

Навигационный блок CS 9100 в работе

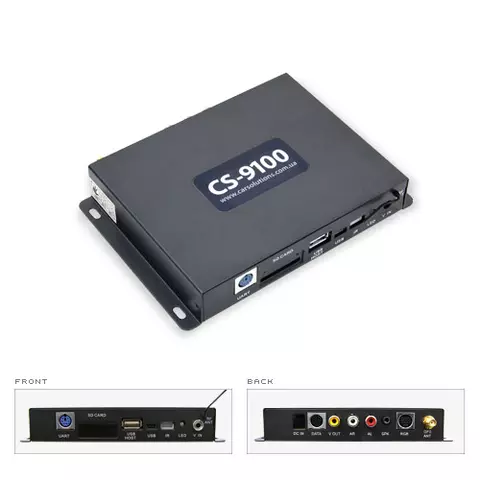

Навигационная система для Mazda на платформе CS9100RV
Технические характеристики

• Процессор: ARM9 Samsung 2440 400 МГц
• ОС\Язык\Локализация: WIN CE 5.0\Англ.\Рус.(Англ.)
• Память: Nand 64 МБ, SDRAM 64 МБ
• Карты памяти: MMC, miniSD, SD, SDHD до 16 ГБ (SDHC в зависимости от производителя)
• Видеовыход:
  • RGB 400 × 234 (в зависимости от прошивки)
  • RGB 480 × 234 (в зависимости от прошивки)
• 2 Видеовхода:
  • 1 × разъем TS 3,5 мм
  • Зеленый коннектор для подключения камеры заднего вида
  • Желтый коннектор для подключения дополнительных видеоустройств (DVD-плеер, TV-тюнер и другие) и вывода изображения на штатный монитор (разрешение 320 × 240)
• Аудиовыход:
  • 1 × RCA стерео 0,25 Вт
  • 1 × разъем TS 3,5 мм (для динамика)
• USB Host: 1 × Тип A (для внешних устройств)
• USB Device: 1 × Mini USB (деактивированный)
• Управление:
  • 1 × Радиопульт с сенсорной панелью
  • Сенсорное стекло (посредством USB-контроллера или кабеля для мультимедийных ресиверов) *1
  • Штатные органы управления авто (адаптер для Mazda) *2
• GPS:
  • MTK MT3329T
  • Каналы: 66
  • Частота: L1 1575.42 МГц
  • Чувствительность -165 дБ
  • Обновление: 1 сек.
  • Протокол: NMEA0183 V3.01: GPGGA (1 раз/1 сек), GPGSA (1 раз/5 с), GPGSV (1 раз /5 сек), GPRMC (1 раз /1 сек), GPVTG (1 раз/1 с), (дополнительно GLL или MTK NMEA Command)
  • Горячий \ Теплый \ Холодный старт: < 1\28\30 с
  • Антенна: SMA активная (длина кабеля 5 м)
• Питание: 10~30 В постоянного тока
• Размеры главного блока: 160 мм x 110 мм x 26 мм
• Вес: 1,130 кг

*1 USB-контроллер и кабели для мультимедийных ресиверов не включены в комплект.
**2 Адаптер для Mazda продается только в комплекте с навигационным блоком.

Навигационная система для Mazda на платформе CS9100RV
Дополнительные возможности

Подключение к автомобильным ресиверам

При помощи дополнительных кабелей: C-NET, PA-AVI, PA-RGB1, PA-RGB2, JVC-TC1, PI-RGB1, AP-RGB1, KEN-RGB1, Audiovox, Elead, Fujitsu Ten можно выводить изображение с навигационного блока CS9100RV на мультимедийные ресиверы (Clarion, Panasonic, Pioneer, Alpine, Kenwood, Audiovox, Elead или Fujitsu Ten со встроенным дисплеем) и управлять навигацией с помощью сенсорного экрана.

Подключение к сети Интернет (Опционально)

Для подключения CS9100RV к Интернету рекомендуем дополнительно приобрести 3G USB GPS-модем Huawei , который специально подготовлен для работы с навигационным блоком.

Навигационная система для Mazda на платформе CS9100RV
Комплектация

• Навигационный блок CS9100RV
• Пульт ДУ
• GPS-антенна
• Внешний динамик
• SD карта памяти 4 ГБ
• Комплект кабелей
• Интерфейсный адаптер для Mazda CX7 и Mazda CX9
• Навигационная карта Навител Содружество

Блок Check-Engine в комплект не входит.

Внимание! Установка навигационного блока и навигационного ПО должна производиться квалифицированным специалистом. В противном случае мы не несем ответственности за повреждение или некорректную работу оборудования.
